درابزين زجاجي من الألومنيوم

درابزين زجاج الألمنيوم هو نظام درابزين يجمع بين إطار هيكلي من سبائك الألومنيوم وألواح تعبئة زجاجية آمنة. من بين العديد من التكوينات المتاحة، تتخصص Vionta فيتصميم بدون إطار للسكك الحديدية العلوية- نظام تمتد فيه الألواح الزجاجية إلى الارتفاع الكامل مع عدم وجود شريط ألومنيوم أفقي مرئي يغطي الحافة العلوية. يعد الخط الزجاجي النظيف غير المنقطع هو السمة المرئية المميزة لهذا النمط، وهو السبب الرئيسي الذي يجعل المهندسين المعماريين والمطورين يحددونه للمشاريع السكنية والتجارية المتميزة.

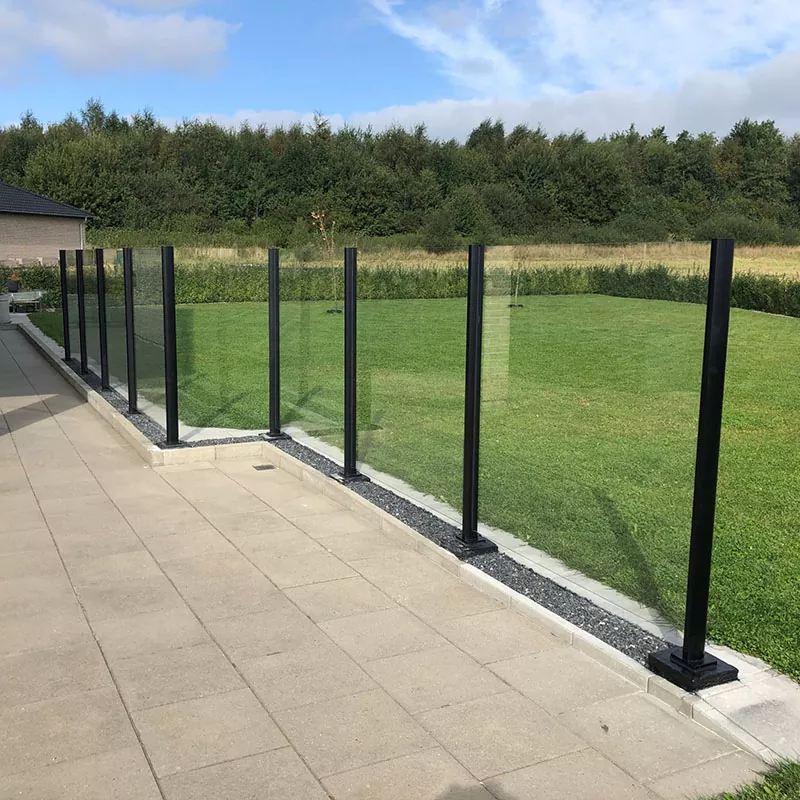

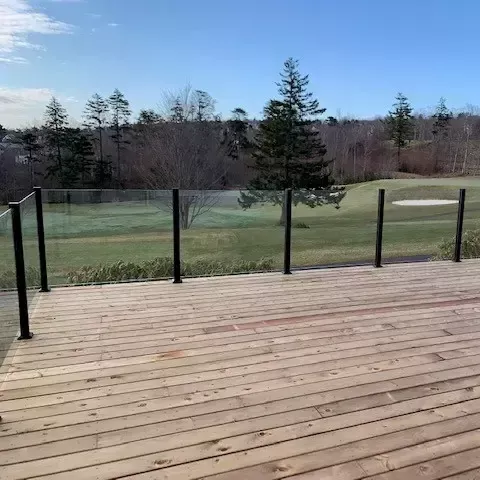

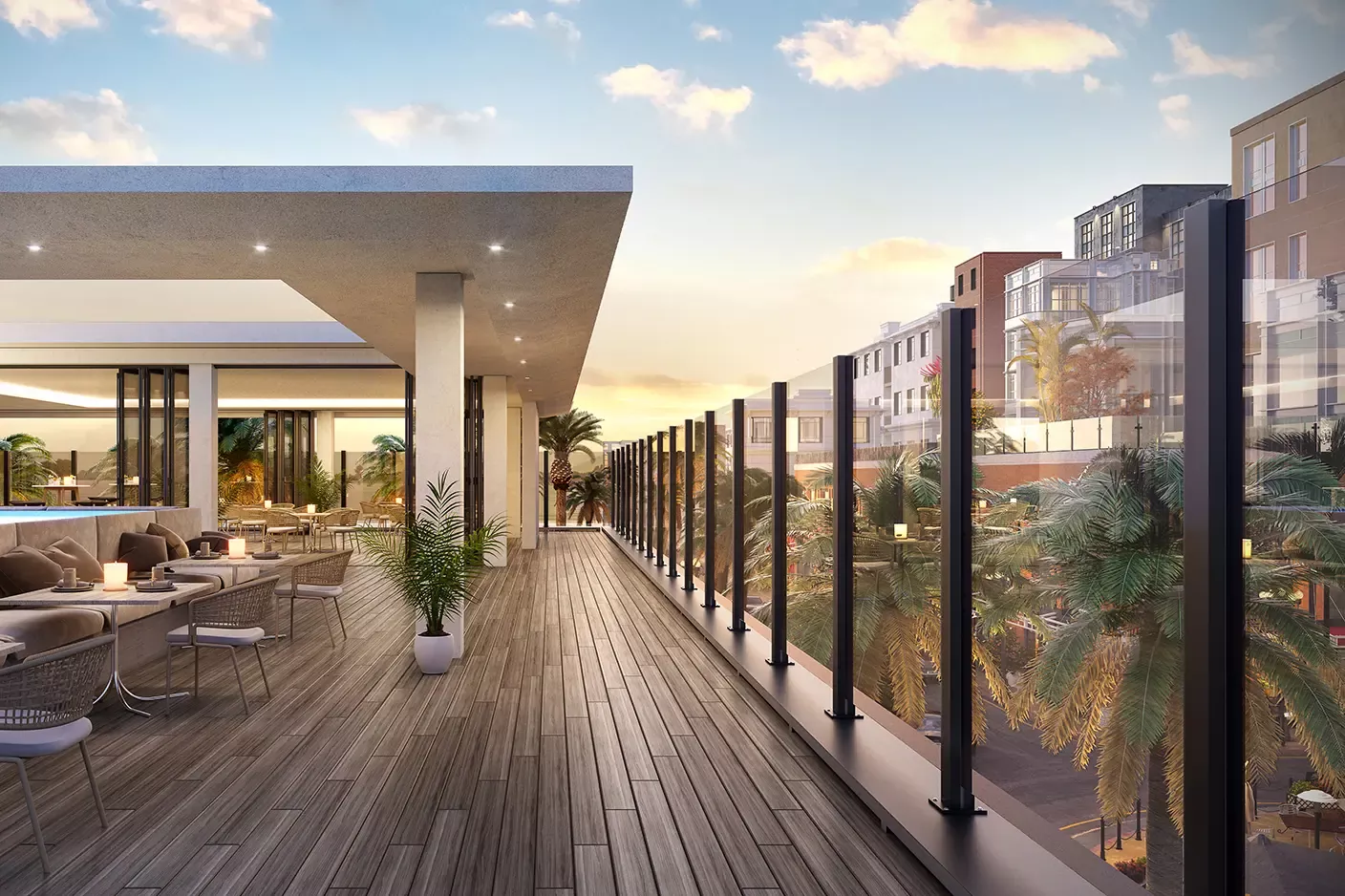

يظهر هذا النوع من الدرابزين على الشرفات، والمدرجات، وأسطح حمامات السباحة، والسلالم، وأرضيات الميزانين، وحواف ممرات الفندق - في أي مكان يعتبر الحفاظ على خط الرؤية أو خلق إحساس بالمساحة المفتوحة من أولويات التصميم. نظرًا لأن الألومنيوم يتركز في القاعدة والأعمدة بدلاً من تأطير الزجاج من الجوانب الأربعة، فإن الهيكل يبتعد عن الأنظار ويصبح الزجاج هو محور التركيز.

التصميم العلوي بدون إطار: ما هو ولماذا يهم

في الدرابزين الزجاجي التقليدي المصنوع من الألومنيوم، يمتد حاجز علوي أفقي من الألومنيوم على طول النظام بالكامل، ويغطي الألواح الزجاجية ويربط الأعمدة معًا في الأعلى. يمكن رؤية الألمنيوم من كلا الجانبين، ويخلق خطًا أفقيًا يقسم الرؤية، ويحدد النظام على أنه بنية من صنع الإنسان بوضوح تجلس أمام كل ما هو أبعد من ذلك.

في التصميم العلوي بدون إطار، تتم إزالة السكة العلوية بالكامل أو استبدالها بغطاء ذو ​​حافة زجاجية رفيعة يكون غير مرئي تقريبًا من مسافة بعيدة. تقف الألواح الزجاجية على ارتفاع كامل، وتكون حوافها العلوية إما مصقولة ومكشوفة أو مزودة بتشكيل جانبي صغير على شكل حرف U لا يبرز فوق الخط الزجاجي. من وضع الوقوف أو الجلوس، تكون النتيجة المرئية هي مستوى شفاف من الكاحل إلى مستوى العين دون انقطاع أفقي - يُقرأ المنظر خلفه على أنه مساحة متواصلة غير منقطعة.

وهذا ليس مجرد تفضيل جمالي. تظهر الأبحاث في مجال العقارات السكنية وتصميم الضيافة باستمرار أن المناظر دون عائق تزيد من قيمة الممتلكات المتصورة ورضا الضيوف. إن الشرفة التي يمكنك من خلالها رؤية المحيط أو الحديقة أو الأفق دون أن يعبر شريط من الألومنيوم مجال رؤيتك هي تجربة مختلفة تمامًا عن تلك التي ينقسم فيها المنظر. بالنسبة للمطورين، يعد تحديد نظام علوي بدون إطار أحد أكثر الطرق فعالية من حيث التكلفة لرفع الجودة الملموسة للمساحة الخارجية.

قمة بدون إطار مقابل أنماط الدرابزين الأخرى:مقارنة مباشرة

إن فهم المكان الذي يتناسب فيه التصميم العلوي بدون إطار مع تكوينات الدرابزين الشائعة الأخرى يساعد في توضيح النظام الذي يناسب مشروعًا معينًا.

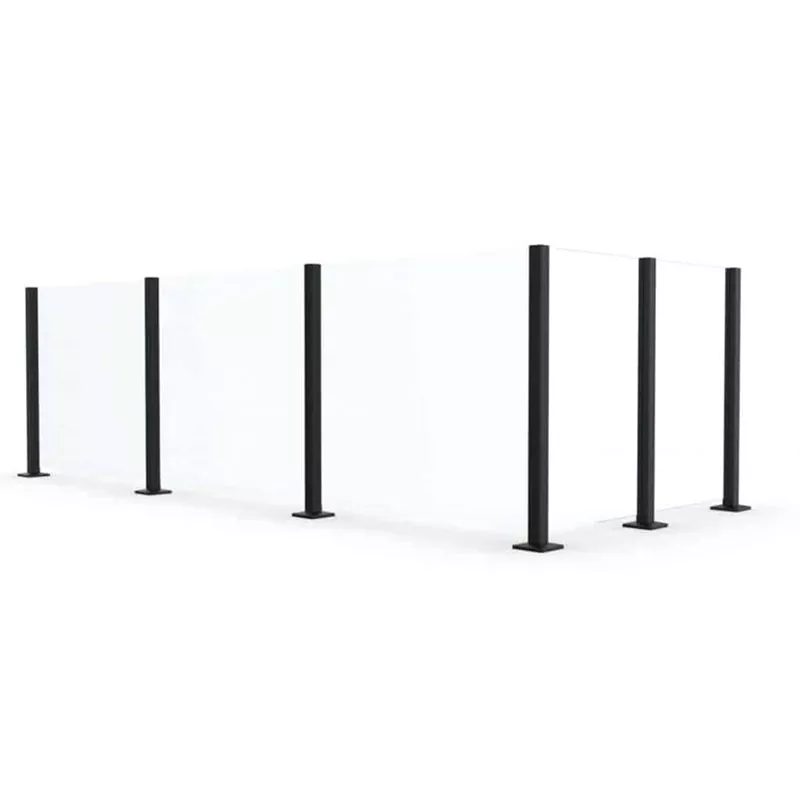

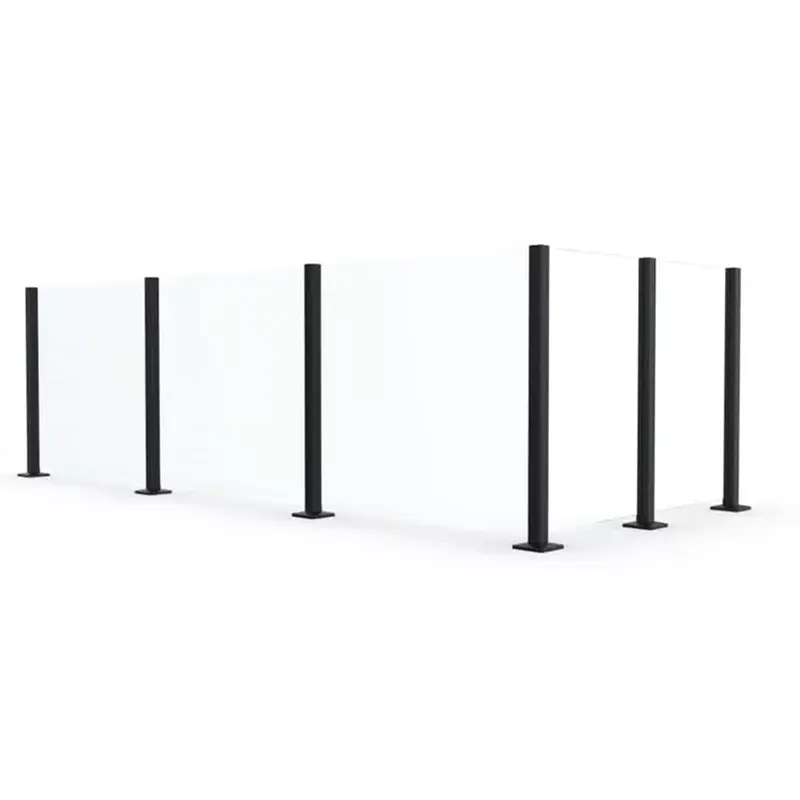

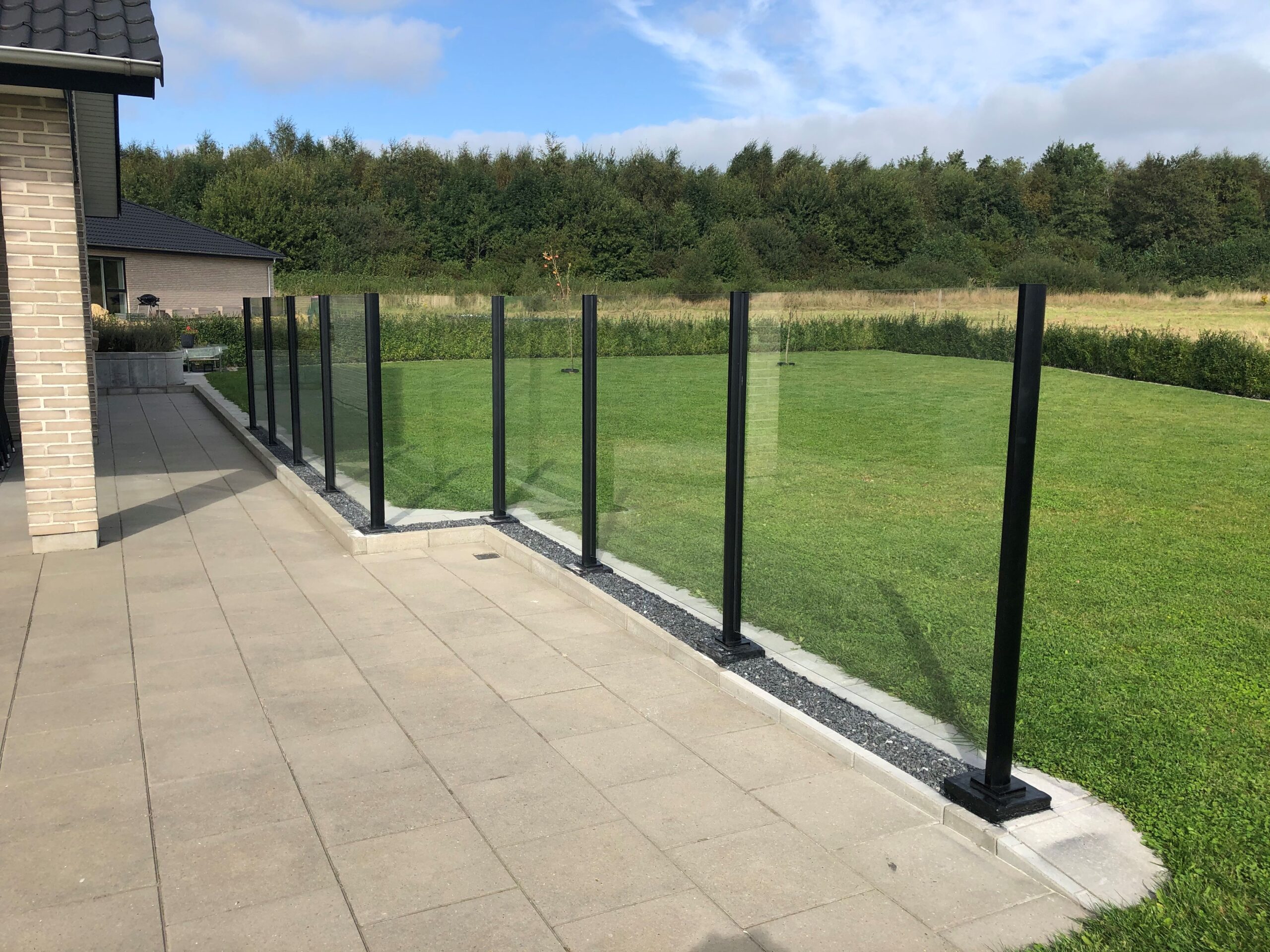

درابزين زجاجي من الألومنيوم بدون إطار (هذا المنتج)

تحمل الأعمدة والقناة الأساسية الحمل الهيكلي. يقف الزجاج على ارتفاع كامل بدون حاجز علوي. المنظر فوق الخط الزجاجي واضح تمامًا. يعد التثبيت بسيطًا إلى حد ما - يجب تحديد مواضع القناة الأساسية والعمود بدقة، ولكن لا يوجد حاجز علوي لمحاذاته وتسويته. هذا هو النمط الذي تتخصص فيه Vionta وهو الأسلوب الأنسب للشرفات وأسطح حمامات السباحة وأي مكان تكون فيه الأولوية للحفاظ على المنظر.

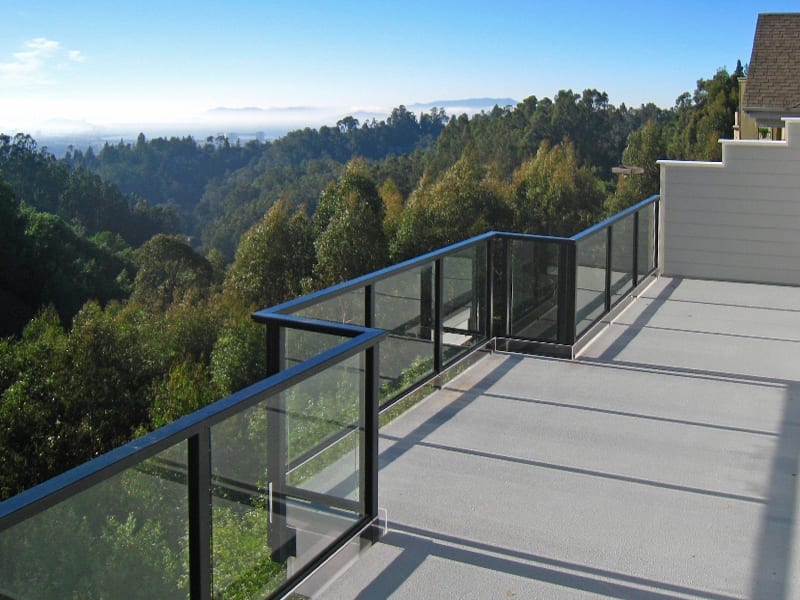

درابزين زجاجي من الألومنيوم كامل الإطار

تمتد مقاطع الألمنيوم على طول الجزء العلوي والسفلي والجانبين لكل لوح زجاجي، لتشكل إطارًا مستطيلًا كاملاً حول الزجاج. النظام متين للغاية والزجاج محمي بشكل جيد، ولكن الألومنيوم مرئي على جميع الحواف ويخلق السكة العلوية الأفقية خطًا بصريًا قويًا على مستوى العين. هذا النمط أكثر شيوعًا في البيئات التجارية والصناعية حيث تكون المتانة أكثر أهمية من الجماليات، أو في التطبيقات حيث تتطلب قوانين البناء درابزينًا مستمرًا يمكن الإمساك به في الأعلى.

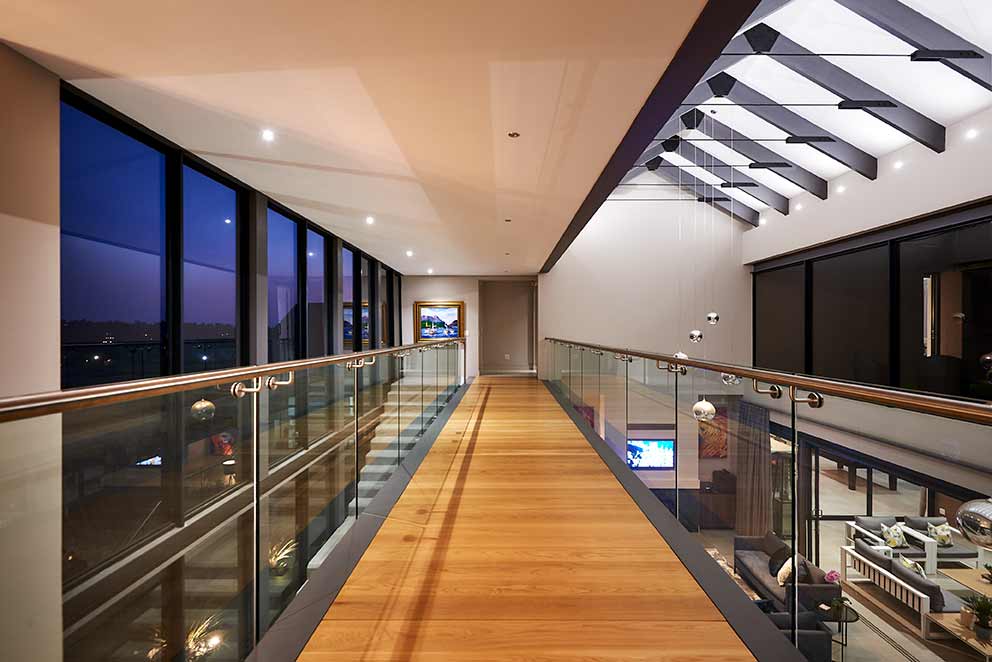

حاجز علوي (مغطى)  درابزين زجاجي

تدعم الأعمدة الألواح الزجاجية، ويربط السكة العلوية المستمرة الأعمدة وتغطي حواف الزجاج. عادةً ما يكون السكة العلوية عبارة عن أنبوب دائري أو مربع يعمل أيضًا بمثابة درابزين يمكن الإمساك به. إنه أكثر وضوحًا من النمط العلوي بدون إطار ولكنه أقل عائقًا من الإطار الكامل. يعد هذا بمثابة أرضية وسطية عملية للسلالم والمنحدرات حيث يتطلب الكود وجود سكة حديدية قابلة للإمساك بها، لكن المصمم لا يزال يريد انفتاح الحشو الزجاجي بدلاً من الألواح الصلبة أو الدرابزينات.

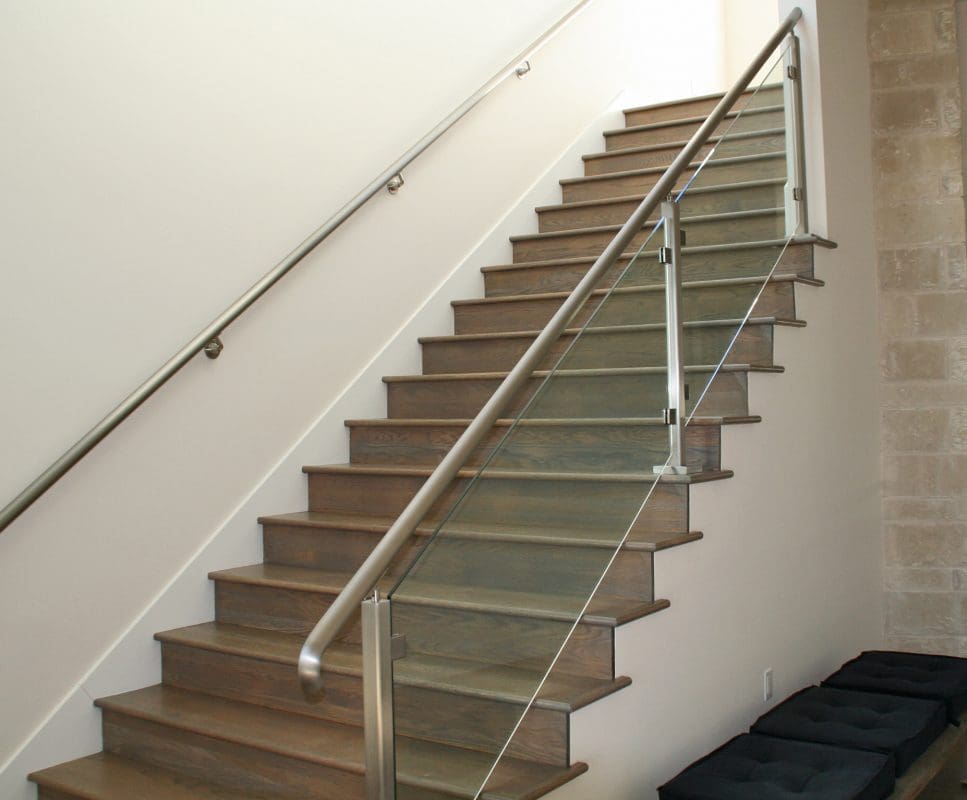

درابزين زجاجي من الفولاذ المقاوم للصدأ

تشبه من الناحية الوظيفية الدرابزين الزجاجي المصنوع من الألومنيوم، ولكن مع أعمدة وتركيبات وسكك علوية من الفولاذ المقاوم للصدأ بدلاً من الألومنيوم. يتمتع الفولاذ المقاوم للصدأ بقوة شد أعلى وسطح معدني مصقول أو مصقول مميز يفضله بعض المصممين. وهو أثقل وأغلى عادة من الألومنيوم. يتوفر النمط العلوي بدون إطار أيضًا من الفولاذ المقاوم للصدأ - توفر شركة Vionta كليهما - وغالبًا ما يعتمد الاختيار بين المادتين على التفضيل الجمالي والميزانية وبيئة التآكل. بالنسبة للمشروعات الساحلية التي تتعرض بشكل مباشر لرذاذ الملح، فإن الفولاذ المقاوم للصدأ من الدرجة البحرية SS316 هو الخيار الأكثر متانة من الناحية الفنية؛ بالنسبة لمعظم المواقع الأخرى، فإن الألومنيوم ذو الجودة العالية لطلاء المسحوق يؤدي أداءً جيدًا بنفس القدر وبتكلفة أقل.

درابزين زجاجي بدون إطار بالكامل (ما بعد الخالي).

الحد الأدنى من التكوين: يتم فتح الألواح الزجاجية مباشرة في قناة أساسية متواصلة مع عدم وجود أعمدة مرئية بينها على الإطلاق، مما يؤدي إلى إنشاء جدار زجاجي متواصل. يعمل الزجاج — عادةً بقطر 12 مم أو 15 مم مقوى أو مصفح — كعنصر هيكلي، ناتئ من القاعدة. وهذا يحقق الحد الأقصى المطلق في الانفتاح البصري ولكنه يتطلب هندسة هيكلية دقيقة، وركيزة مستوية وصلبة تمامًا للقناة الأساسية، ومواصفات زجاجية أعلى. إنه الخيار المتميز للمشاريع المتطورة حيث لا تمثل الميزانية عائقًا.

مواصفات المنتج

يغطي الجدول التالي معلمات التكوين القياسية لأنظمة الدرابزين الزجاجية المصنوعة من الألومنيوم بدون إطار من Vionta. جميع الأبعاد والمواصفات قابلة للتخصيص - قم بتقديم رسومات مشروعك وسنقوم بتأكيد التكوين المناسب.

تفاصيل المواد: سبائك الألومنيوم وزجاج الأمان

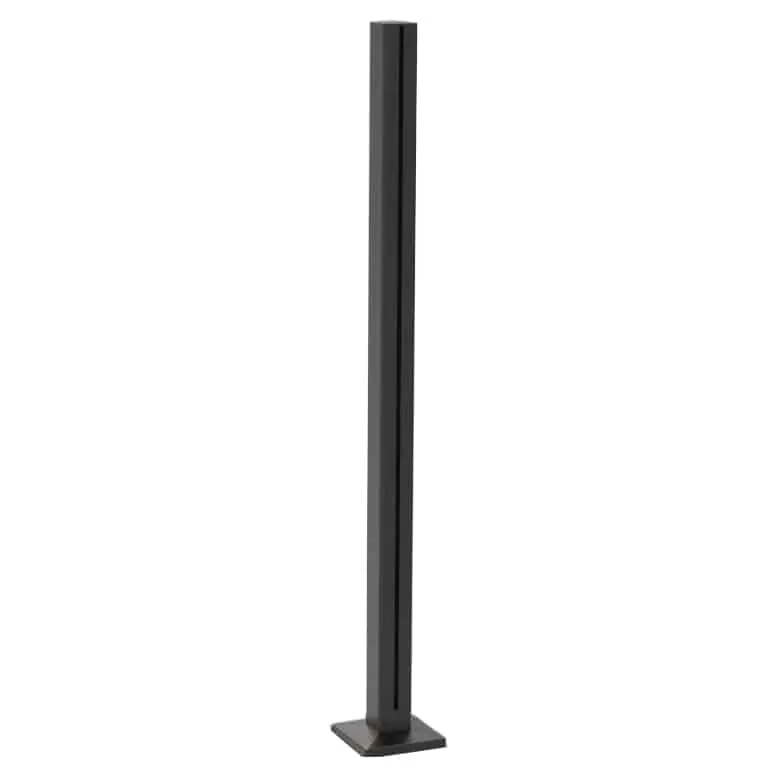

الألومنيوم 6063-T5: لماذا هذا الصف

إن سبيكة 6063 - التي تسمى أحيانًا الألومنيوم المعماري - هي المواصفات القياسية لمقاطع الألمنيوم المبثوقة المستخدمة في النوافذ والجدران الساترة والسور. إن محتواه من المغنيسيوم بنسبة 0.45% والسيليكون 0.6% يمنحه قوة شد جيدة (قوة إنتاج لا تقل عن 130 ميجا باسكال في مزاج T5) مع الحفاظ على سهولة البثق في أشكال معقدة ذات تفاوتات ضيقة للأبعاد. بالنسبة للنظام العلوي بدون إطار، حيث يجب أن يكون ملف تعريف العمود مناسبًا من الناحية الهيكلية ونحيفًا بصريًا، فإن 6063-T5 يحقق التوازن الصحيح. كما أنه يتميز بمقاومة ممتازة للتآكل ويقبل طلاء المسحوق والأكسدة مع نتائج عالية الجودة.

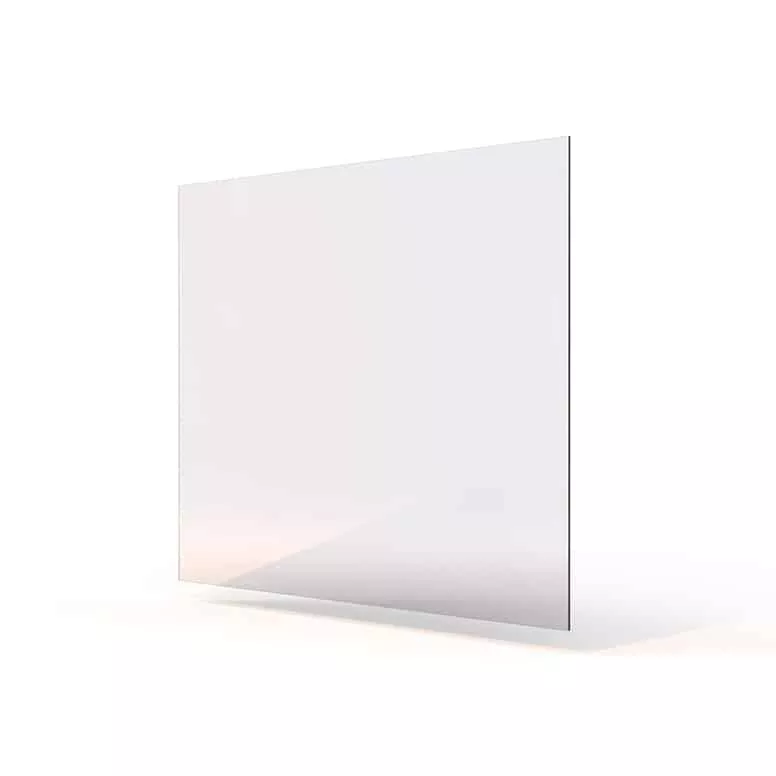

اختيار الزجاج للأنظمة العلوية بدون إطار

في التصميم العلوي بدون إطار، تكون الحافة العلوية من الزجاج مكشوفة بدلاً من وضعها في قناة من الألومنيوم، مما يعني أن تشطيب الحافة وجودة الزجاج تكون أكثر وضوحًا مما هي عليه في النظام المؤطر. تستخدم Vionta زجاجًا مقوى أو مصفحًا بحافة مسطحة مصقولة بشكل قياسي لهذا النمط.

الزجاج المقسىهو الخيار القياسي لمعظم المشاريع - فهو معالج بالحرارة بقوة تصل إلى أربعة أضعاف قوة الزجاج العادي تقريبًا ومصمم للتكسير إلى حبيبات صغيرة مستديرة بدلاً من القطع الحادة. وهي متوفرة بسماكات 8 مم، و10 مم، و12 مم للأنظمة العلوية بدون إطار المدعومة؛ يوصى باستخدام 12 مم أو 15 مم لامتدادات اللوحة الأوسع أو التعرض للرياح بشكل أكبر.

الزجاج الرقائقييتم تحديده حيث يكون الاحتفاظ باللوحة بعد الكسر مطلوبًا - تعمل الطبقة البينية PVB أو SGP على تثبيت الزجاج معًا حتى بعد الكسر، بحيث تظل اللوحة في مكانها بدلاً من السقوط. هذا هو النوع الزجاجي المفضل للمواقع المرتفعة والمباني العامة وأي مشروع تكون فيه نتيجة سقوط الألواح خطيرة.

زجاج فائق الوضوح (منخفض الحديد).يزيل الصبغة الخضراء الباهتة المرئية على حافة ووجه الزجاج القياسي. بالنسبة للنظام العلوي بدون إطار حيث تكون الحافة الزجاجية مكشوفة ومرئية بشكل متعمد، فإن تحديد الزجاج منخفض الحديد ينتج مظهرًا أكثر نظافة وحيادية بشكل ملحوظ - خاصة على الألواح السميكة وفي الإعدادات ذات الأسطح المجاورة البيضاء أو ذات الألوان الفاتحة.

الأسئلة المتداولة

س1: هل تؤثر إزالة السكة العلوية على السلامة الهيكلية أو الامتثال للكود؟

لا - يتم حمل الحمل الهيكلي في النظام العلوي بدون إطار بواسطة الأعمدة والقناة الأساسية والألواح الزجاجية، وليس بواسطة السكة العلوية. السكة العلوية في النظام التقليدي عبارة عن درابزين وموصل بين الأعمدة، ولكنها ليست ما يمنع الزجاج من الانحراف تحت تأثير الرياح أو حمل الصدمات. في النظام العلوي بدون إطار المصمم بشكل صحيح، يتم تحديد حجم الأعمدة والزجاج لتحمل حمل التصميم الكامل دون أي مساهمة من السكة العلوية. ومع ذلك، تتطلب بعض قوانين البناء درابزينًا يمكن الإمساك به على ارتفاع محدد (عادةً 900-1100 ملم) لتطبيقات السلالم. بالنسبة لحواف الشرفات وحواجز تغيير المستوى، عادةً ما لا تكون السكة القابلة للإمساك إلزامية، ولهذا السبب يتم تحديد النمط العلوي بدون إطار بشكل شائع على الشرفات والطوابق بدلاً من السلالم. يمكننا تقديم المشورة بشأن الامتثال لموقعك وتطبيقك المحدد.

س 2: كيف يتم الانتهاء من الحافة العلوية الزجاجية المكشوفة - هل هي آمنة؟

الحافة العلوية لكل لوح زجاجي مصقولة بشكل مسطح (ملحومة) كجزء قياسي من الإنتاج، مما يزيل الحواف الحادة التي خلفتها عملية القطع وينتج حافة ناعمة وآمنة للمس. تعمل الحافة المصقولة أيضًا على كسر الضوء بشكل جذاب، مما يساهم في المظهر المتميز للنظام. بالنسبة للمشروعات التي تكون فيها الحافة العلوية على ارتفاع بحيث يمكن للأطفال الوصول إليها بسهولة، أو حيث يريد المصمم مظهرًا أكثر تشطيبًا، يمكننا توفير ملف تعريف رفيع على شكل حرف U من الفولاذ المقاوم للصدأ أو الألومنيوم يتم تثبيته فوق الحافة العلوية - وهو ضيق بما يكفي للحفاظ على الطابع البصري بدون إطار مع حماية الحافة الزجاجية من التقطيع أثناء التثبيت والاستخدام.

س 3: هل النمط العلوي بدون إطار مناسب للمواقع الخارجية والساحلية؟

نعم. يشكل الألومنيوم 6063-T5 المستخدم في الأعمدة والقناة الأساسية طبقة أكسيد سلبية طبيعية تقاوم التآكل في معظم البيئات الخارجية. بالنسبة للمشاريع الساحلية التي تتعرض بشكل مباشر لرذاذ الملح، نوصي بمقاطع الألمنيوم المؤكسد أو طلاء مسحوق قائم على PVDF بدلاً من طبقة مسحوق البوليستر القياسية، حيث يوفر كلاهما مقاومة أفضل بكثير على المدى الطويل لهجوم الكلوريد. يجب أن تكون جميع المثبتات والمثبتات في المنشآت الساحلية من الفولاذ المقاوم للصدأ SS316. الألواح الزجاجية المقوية أو المصفحة نفسها لا تتأثر بالهواء المالح.

س 4: هل يمكن تخصيص النظام للسلالم والمنشآت المنحدرة؟

نعم. تعتبر التركيبات المنحدرة (المنحدرة) للسلالم جزءًا قياسيًا من قدرتنا الإنتاجية. تم تجهيز قواعد الأعمدة بأقواس زاوية قابلة للتعديل تلائم درجة الدرج، ويتم قطع الألواح الزجاجية إلى شكل متوازي الأضلاع لتتبع أشعل النار مع الحفاظ على ارتفاع مرئي ثابت. بالنسبة للسلالم التي تتطلب درابزينًا قابلاً للإمساك به، يمكننا إضافة عنصر درابزين رفيع مستدير أو مسطح من الفولاذ المقاوم للصدأ أو الألومنيوم على الارتفاع المناسب دون المساس بالجمالية بدون إطار للجزء الزجاجي من النظام.

لماذا تختار فيونتا؟

متخصص في الأنظمة العلوية بدون إطار.هذا ليس منتجًا طرفيًا بالنسبة لنا - تعد الدرابزين الزجاجي العلوي المصنوع من الألومنيوم بدون إطار جزءًا أساسيًا من مجموعة Vionta، وقد تم إعداد عمليات الإنتاج والأدوات وفحوصات الجودة لدينا خصيصًا لذلك. لقد قمنا بتحسين تلميع الحواف، والمحاذاة اللاحقة، وتفاوتات القناة الأساسية التي تحدد ما إذا كان التثبيت العلوي بدون إطار يبدو ممتازًا حقًا أم مناسبًا فقط.

التسعير المباشر للمصنع.نقوم بتصنيع كل مكون في منشأتنا الخاصة في Cixi، Ningbo - التشكيلات الجانبية وطلاء المسحوق ومعالجة الزجاج والتجميع. لا يوجد وسطاء للشركات التجارية مما يعني أن أسعار تسليم المصنع لدينا عادة ما تكون أكثر تنافسية بنسبة 15-30% من الجودة المماثلة التي يتم الحصول عليها من خلال الموزعين.

الدعم الفني من المواصفات إلى التثبيت.يمكن لفريقنا مراجعة رسوماتك، والتأكد من الامتثال لأحمال الرياح، وتقديم المشورة بشأن سمك الزجاج والتباعد بين الدعامات، وتقديم الرسومات التنفيذية للقائم بالتركيب. بالنسبة للمشاريع التي تتطلب وثائق هيكلية، يمكننا توفير أوراق حساب الأحمال.

تسليم دولي موثوق.يتم شحن الطلبات بالجملة القياسية خلال 20-30 يوم عمل. نحن نقدم تحديثات الصور في مرحلة الإنتاج، وتقارير التفتيش قبل الشحن، وقوائم التعبئة التفصيلية. إرسال العينات في غضون 7-10 أيام عمل.

أرسل لنارسومات مشروعك، وموقع الموقع، ورمز البناء المطبق، وسنرد عليك بتوصية مفصلة بالمواصفات وعروض الأسعار في غضون 24 ساعة.
