درابزين الدرج الزجاجي

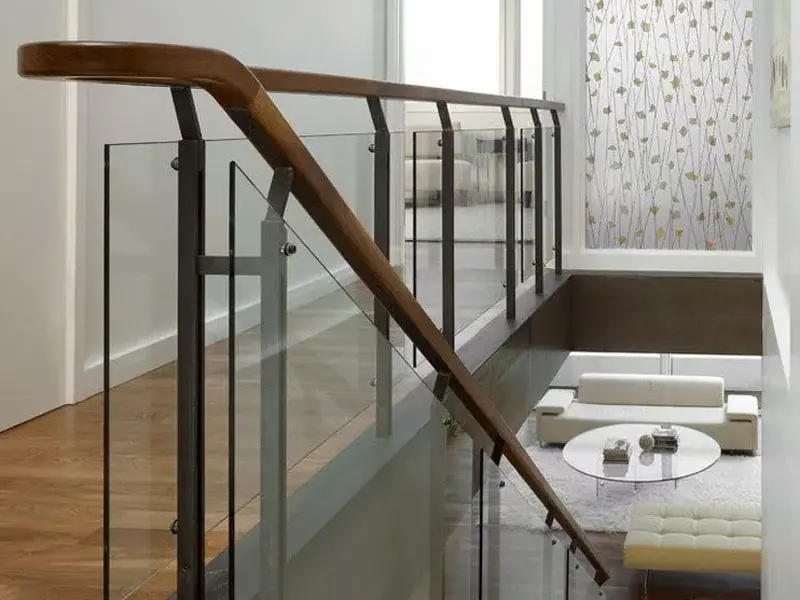

درابزين الدرج الزجاجي هو نظام درابزين يستخدم ألواح زجاجية آمنة - سواء كانت مقوية أو مغلفة - كحشوة أساسية بين هيكل السلم والدرابزين. على عكس الدرابزينات التقليدية أو الألواح الصلبة، ينقل الزجاج الضوء عبر الدرج بدلاً من حجبه، مما يجعل الرحلة بأكملها تبدو أخف وزناً وأكثر انفتاحًا واتصالًا بصريًا بالمساحة المحيطة. هذه الجودة هي ما يدفع المهندسين المعماريين ومصممي الديكور الداخلي وأصحاب المنازل إلى تحديد درابزين زجاجي للسلالم المميزة في المنازل السكنية وردهات الفنادق وردهات المكاتب وتجهيزات البيع بالتجزئة والمباني التجارية في جميع أنحاء العالم. عادة ما يكون الدرج هو العنصر الأكثر بروزًا في الدوران العمودي من الناحية المعمارية في المبنى. يمكن رؤية نظام الدرابزين الذي يعمل بجانبه من عدة طوابق وزوايا في وقت واحد، مما يعني أن مظهره له تأثير غير متناسب على التصميم الداخلي العام.

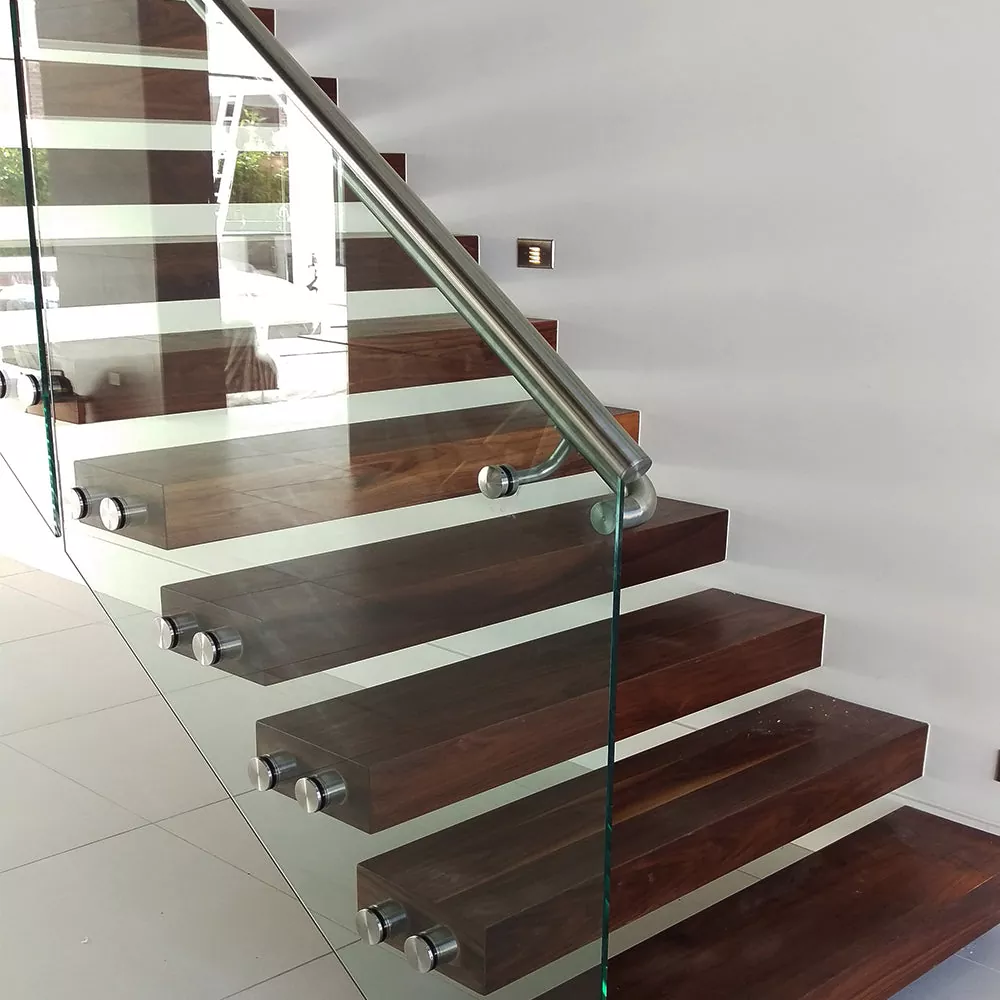

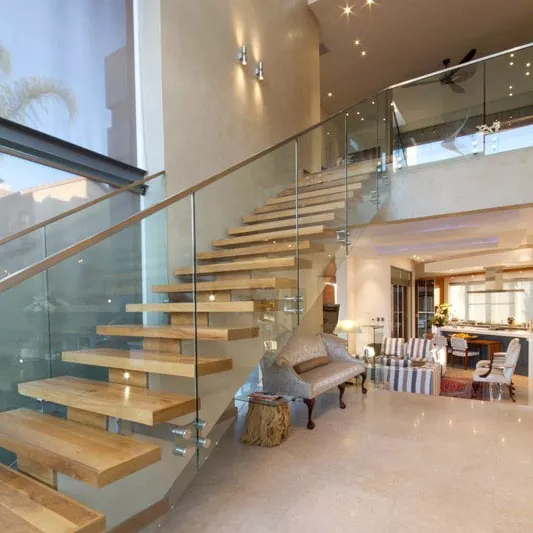

يسمح درابزين الدرج الزجاجي المزود بأعمدة نظيفة من الفولاذ المقاوم للصدأ أو الألومنيوم لهيكل الدرج نفسه - سواء أكان من الخشب العائم، أو الأوتار الفولاذية، أو رحلة خرسانية منحوتة - أن يظل محور التركيز البصري، بدلاً من أن يحجبه درابزين صلب ثقيل. والنتيجة هي درج يمكن قراءته كميزة معمارية وليس كفكرة وظيفية لاحقة.

Vionta هو مخصصدرابزين معدنيالشركة المصنعة مقرها في تسيشي، نينغبو، الصين. نقوم بتصميم وتصنيع وتصدير أنظمة درابزين السلالم الزجاجية الكاملة - الألواح الزجاجية والأعمدة والدرابزين والمثبتات الأساسية وجميع الأجهزة - للعملاء في أمريكا الشمالية وأوروبا وأستراليا والشرق الأوسط. يتم إنتاج كل مكون في مصنعنا الخاص، مما يتيح لنا التحكم المباشر في الجودة والتكلفة.

كيفية اختيار درابزين الدرج الزجاجي المناسب لمشروعك

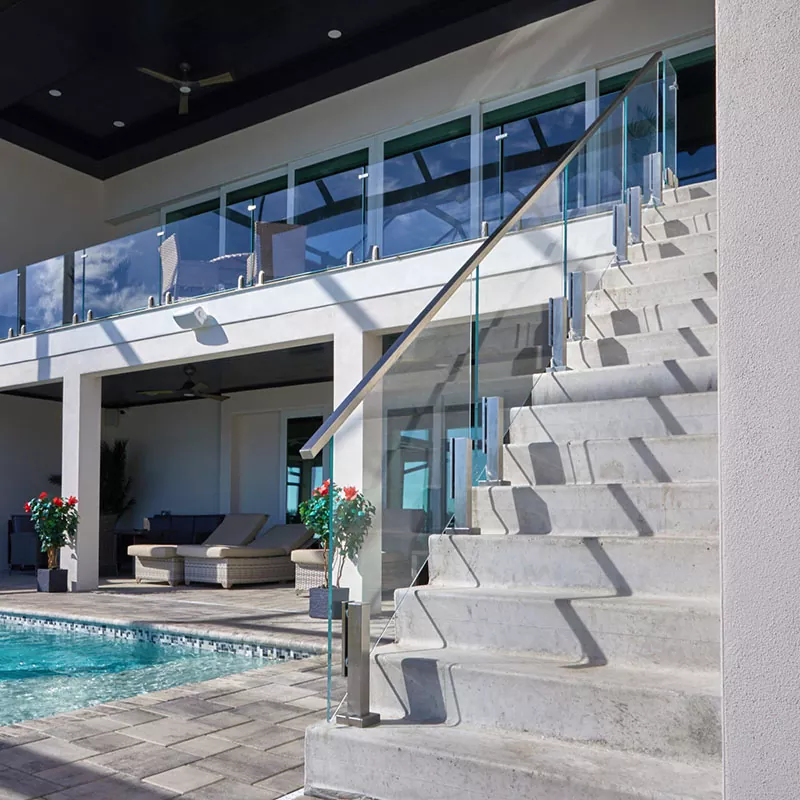

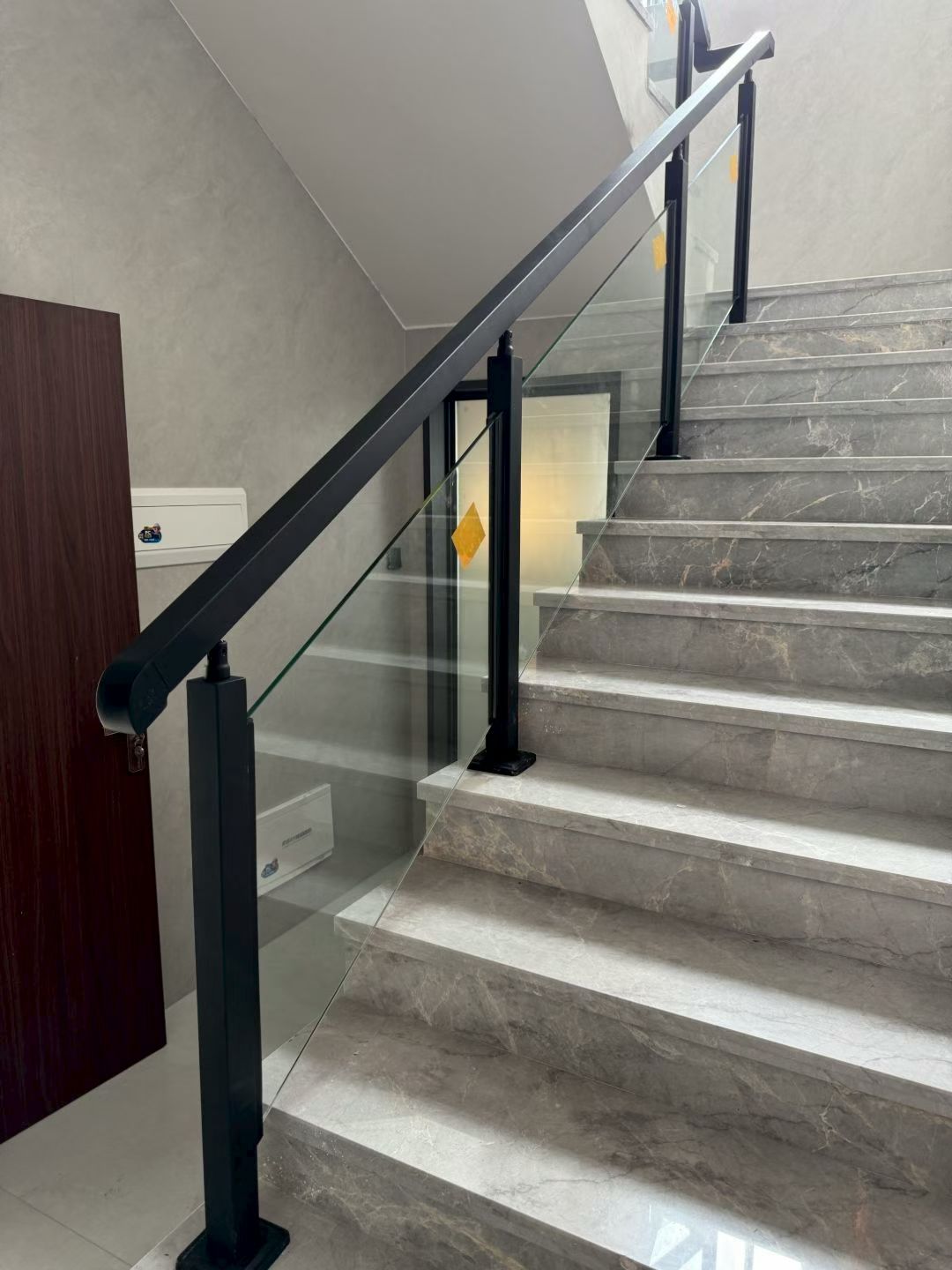

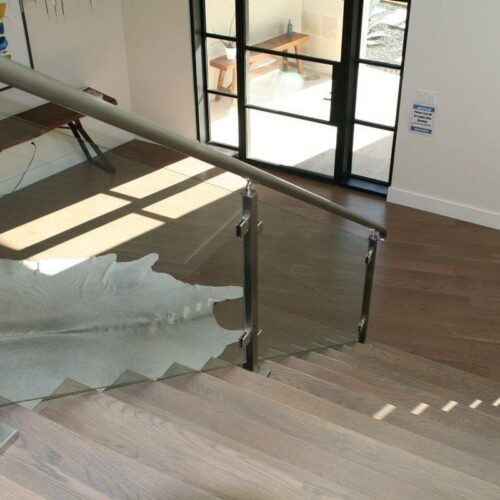

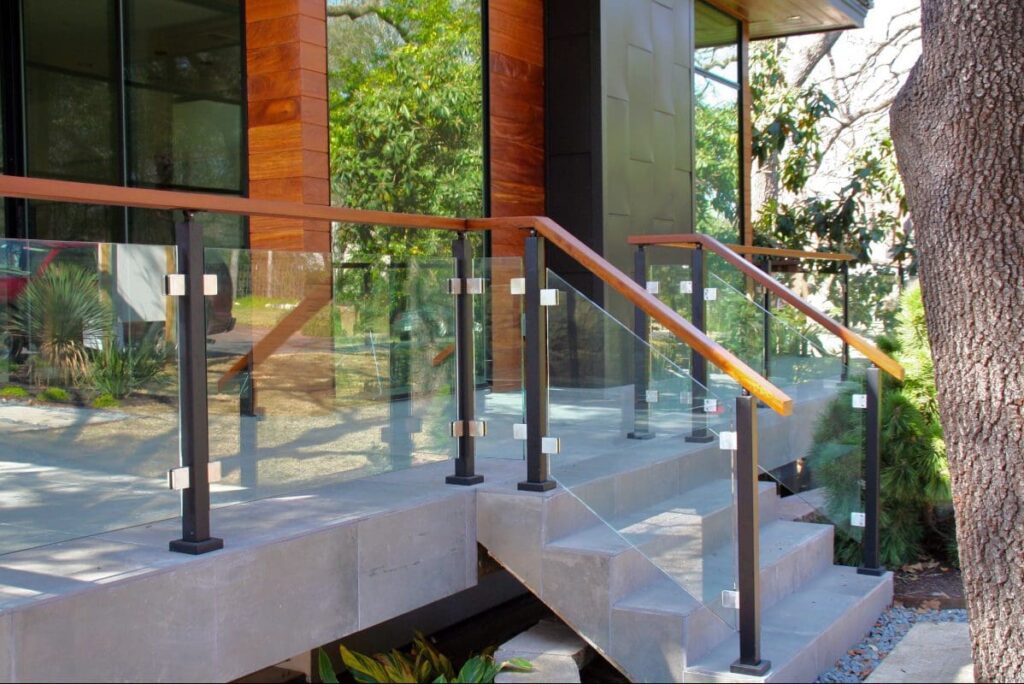

1. السلالم الداخلية مقابل السلالم الخارجية تعتبر السلالم الداخلية في بيئة خاضعة للرقابة (المنازل السكنية والمكاتب والفنادق) هي التطبيق الأكثر شيوعًا. تكون تقلبات درجات الحرارة معتدلة، ولا يوجد تعرض للأشعة فوق البنفسجية أو المطر، ولا يشكل التآكل مصدر قلق. تعتبر أعمدة الفولاذ المقاوم للصدأ SS304 أو أعمدة الألومنيوم القياسية 6063-T5 مع طلاء مسحوق قياسي أو تشطيب مصقول مناسبة تمامًا. تعتبر سماكة الزجاج المقسى 10 مم أو 12 مم هي المواصفات النموذجية لمعظم السلالم الداخلية السكنية والتجارية. تتعرض السلالم الخارجية — بما في ذلك مخارج الحريق الخارجية، ودرجات الحديقة، وسلالم سطح حمام السباحة، ورحلات الوصول إلى الأسطح — للمطر، والأشعة فوق البنفسجية، ودورات درجة الحرارة، وفي المناطق الساحلية، للهواء المالح. بالنسبة للتطبيقات الخارجية، فإن الفولاذ المقاوم للصدأ SS316 هو المادة الموصى بها للأعمدة والأجهزة نظرًا لمقاومته الفائقة للتآكل بالكلوريد. يجب أن تكون أعمدة الألمنيوم محددة بطبقة من مسحوق الطلاء المؤكسد أو المعتمد على PVDF بدلاً من طلاء البوليستر القياسي. يجب أن يكون الزجاج مقسى بمقدار 12 مم على الأقل، ويفضل الزجاج الرقائقي في الأماكن التي لا يمكن فيها تحمل شظايا الزجاج المتساقطة (على سبيل المثال، على السلالم فوق المناطق المشغولة).

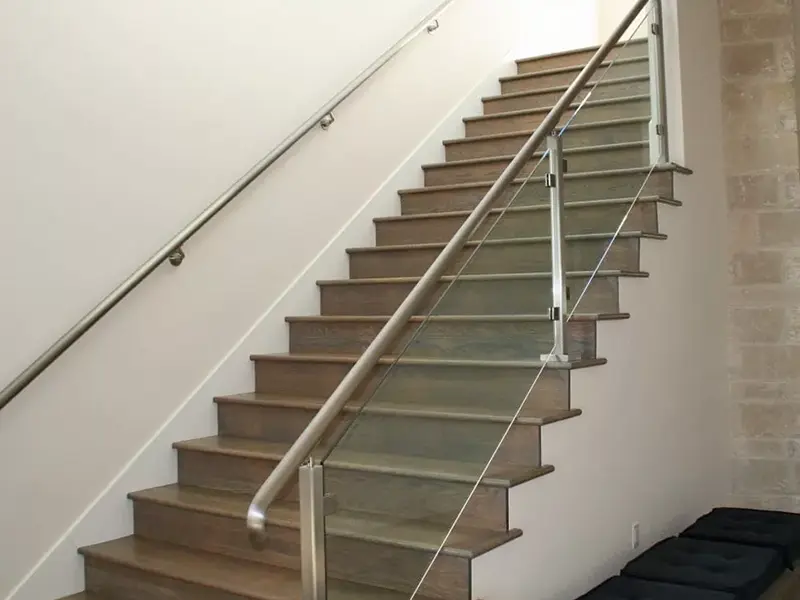

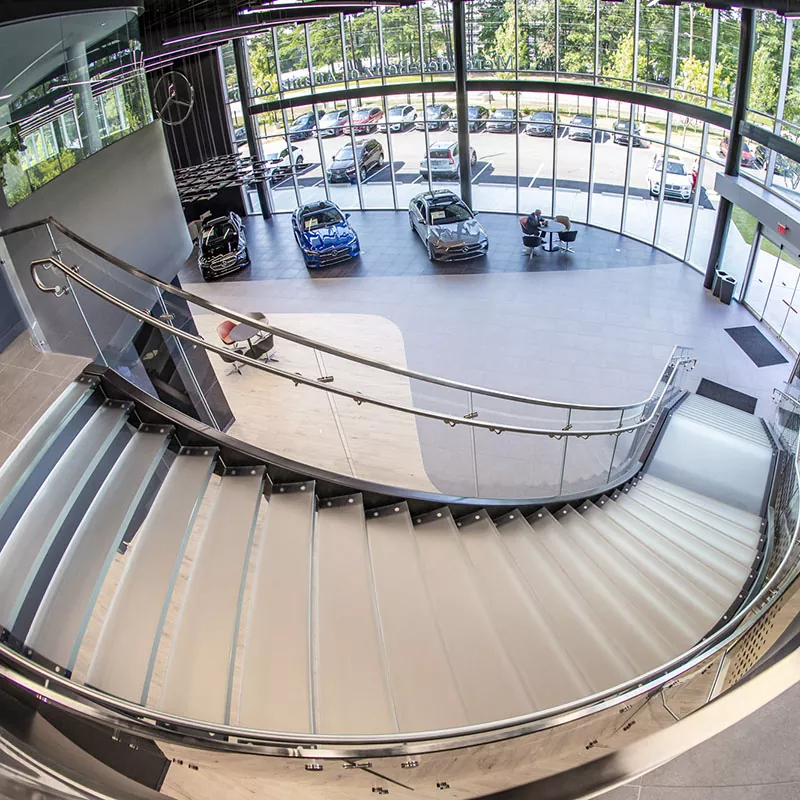

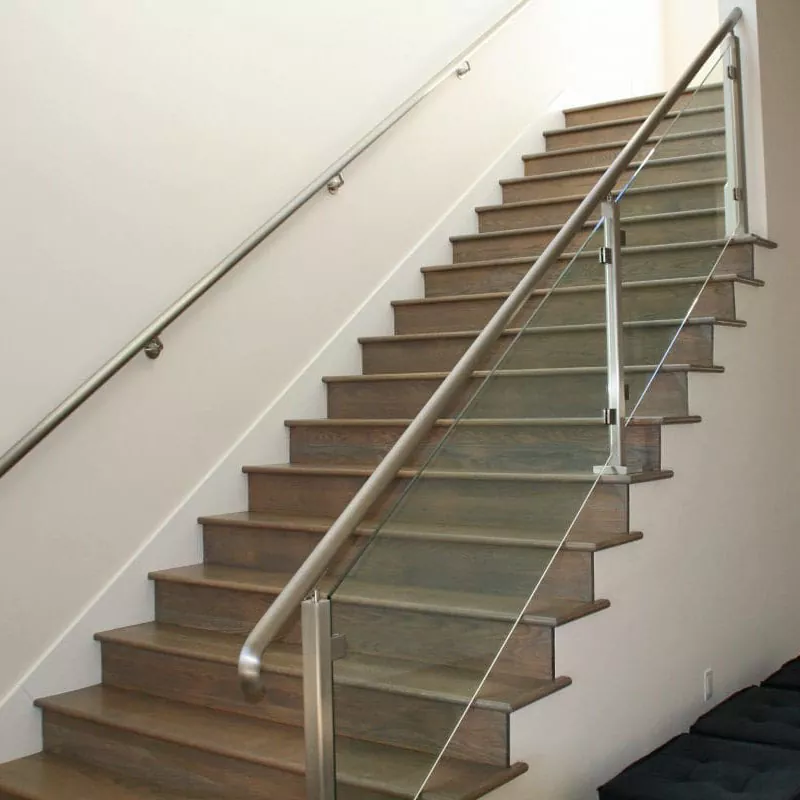

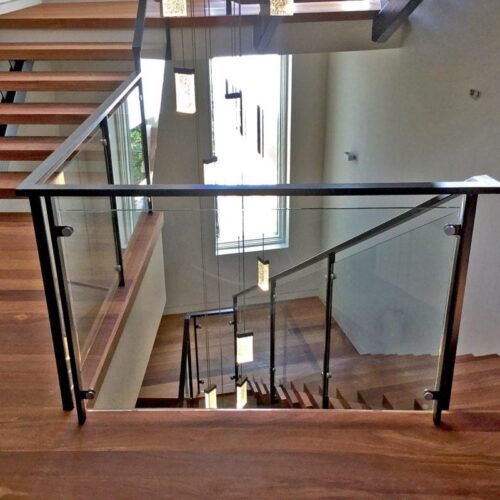

2. تكوين الدرج: مستقيم، على شكل حرف L، أو حلزوني الرحلات الجوية المستقيمة هي أبسط التكوين. الألواح الزجاجية مستطيلة الشكل، والمسافة بين الدعامات موحدة، والدرابزين يعمل بزاوية ثابتة. التثبيت بسيط ويمكن تصنيع جميع المكونات مسبقًا وفقًا للأبعاد الدقيقة مع الحد الأدنى من التعديل في الموقع. توفر السلالم على شكل حرف L وعلى شكل حرف U هبوطًا حيث يتغير اتجاه الرحلة. عادةً ما تكون الألواح الزجاجية الموجودة في قسم الهبوط أفقية (مستوية) بدلاً من أن تكون ممزقة، ويتطلب الانتقال بين المقاطع الممزقة والمستوية وضعًا دقيقًا للعمود وتفاصيل تقاطع الدرابزين. توفر Vionta تجهيزات انتقالية مصممة مسبقًا لهذه الوصلات. السلالم الحلزونية والمنحنية هي التكوين الأكثر تطلبًا. يجب قطع الألواح الزجاجية إلى شكل مدبب أو منحني لتتبع هندسة الدرج، ويجب أن يكون الدرابزين مثنيًا أو منحنيًا ليتناسب مع نصف قطر المخطط. وهذا يتطلب رسومات دقيقة لقياس الموقع وتصنيعًا حسب الطلب. تمتلك شركة Vionta قدرة داخلية على القطع والثني باستخدام الحاسب الآلي لإنتاج أنظمة درابزين السلالم الزجاجية المنحنية - يرجى تقديم رسومات CAD أو مسح تفصيلي للموقع للحصول على عرض الأسعار.

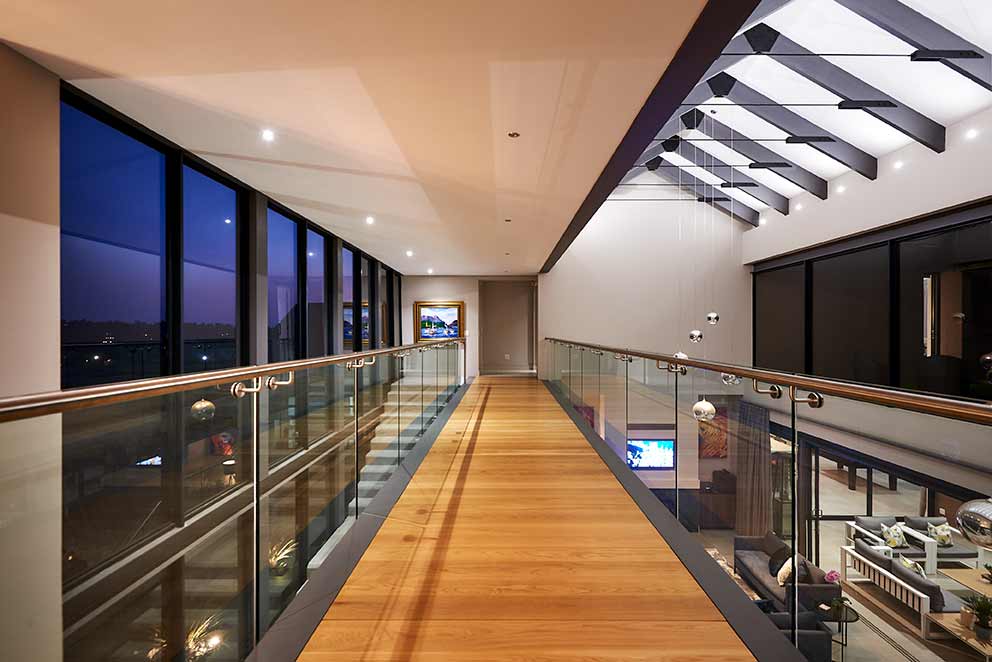

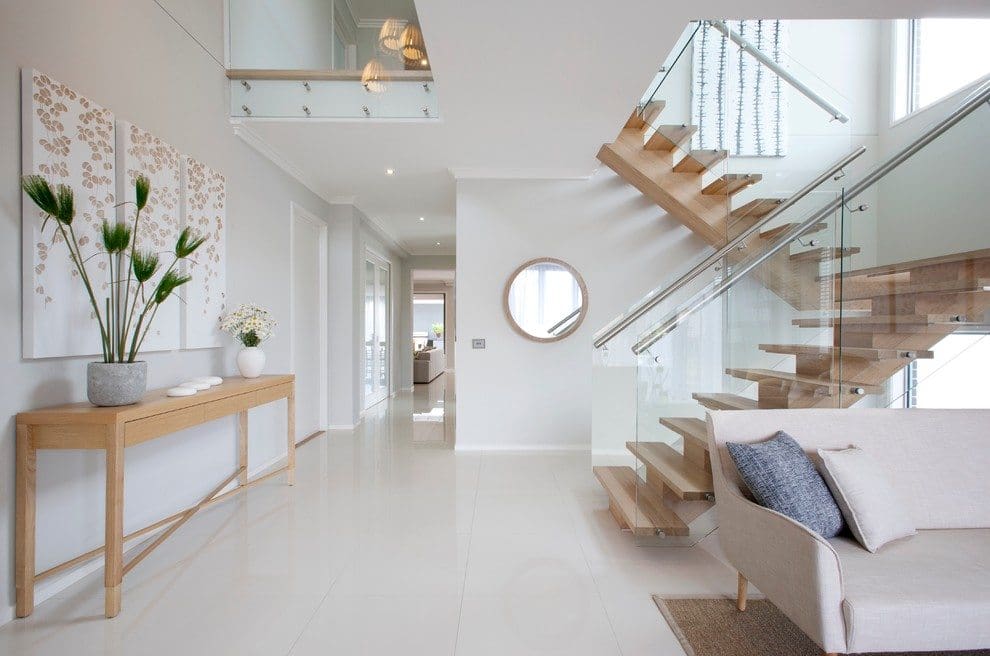

3. السكني مقابل التجاري: متطلبات التحميل تميز قوانين البناء في معظم البلدان بين متطلبات التحميل المحلية (السكنية) والعامة (التجارية أو المؤسسية) لدرابزينات الدرج. تحتاج الدرابزينات السكنية عادة إلى مقاومة حمولة الخط الأفقي من 0.36 كيلو نيوتن / م إلى 0.74 كيلو نيوتن / م؛ تتطلب مواقع التجمعات التجارية والعامة من 1.5 كيلو نيوتن/م إلى 3.0 كيلو نيوتن/م أو أعلى. يؤثر هذا الاختلاف بشكل مباشر على سمك الزجاج المطلوب، وحجم المقطع، وتصميم التثبيت. يعد تحديد نظام سكني في موقع تجاري بمثابة فشل في الامتثال للتعليمات البرمجية؛ إن الإفراط في تحديد نظام تجاري للدرج المنزلي يضيف تكلفة دون فائدة.أخبرنا بنوع مشروعكوسوف ننصح بالمواصفات الصحيحة.

لوحة زجاجية

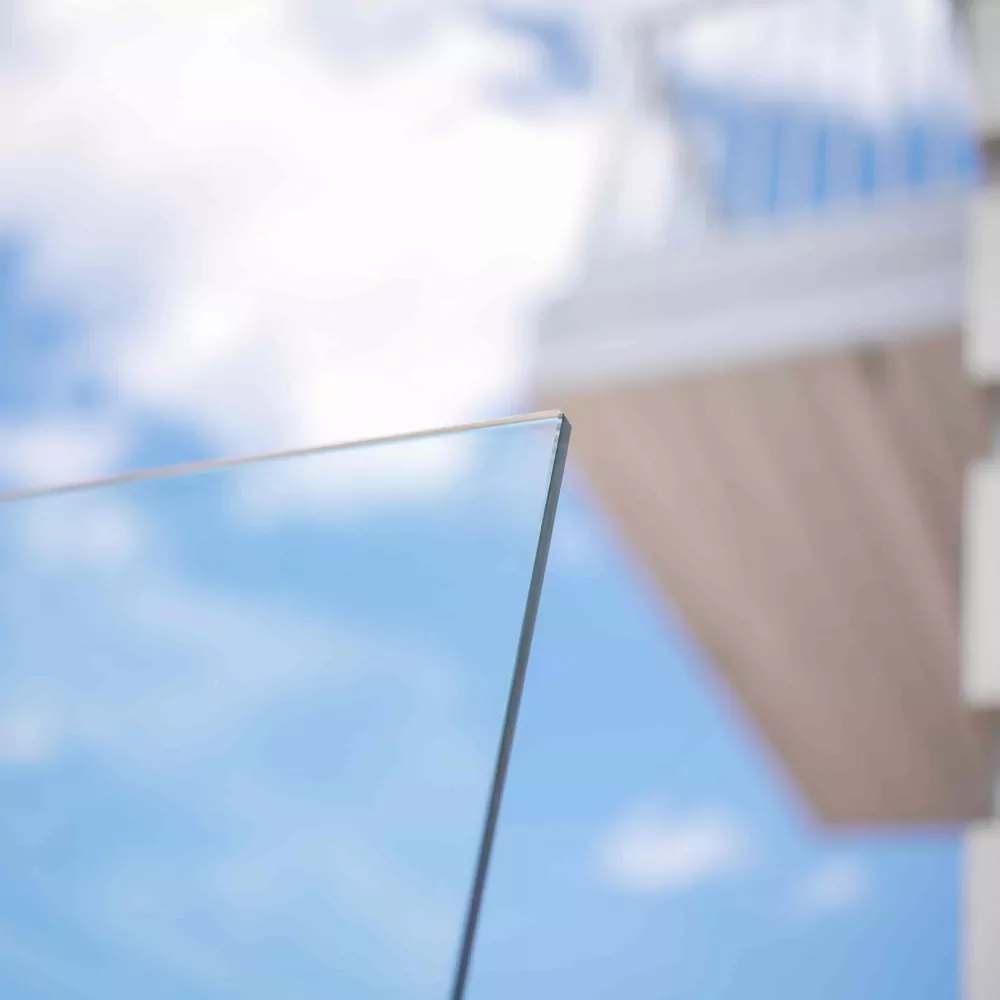

● نوع المادة: يمكن اختيار الزجاج المقسى بالكامل أو زجاج الأمان الرقائقي.

● السُمك القياسي: 10 مم، 12 مم، 15 مم (يمكن توفير مواصفات 19 مم أو أكثر سمكًا وفقًا لمتطلبات التصميم).

● معالجة السطح: شفاف، أبيض للغاية، بلوري (مع خيارات شفافية مختلفة)، نمط الشاشة الحريرية.

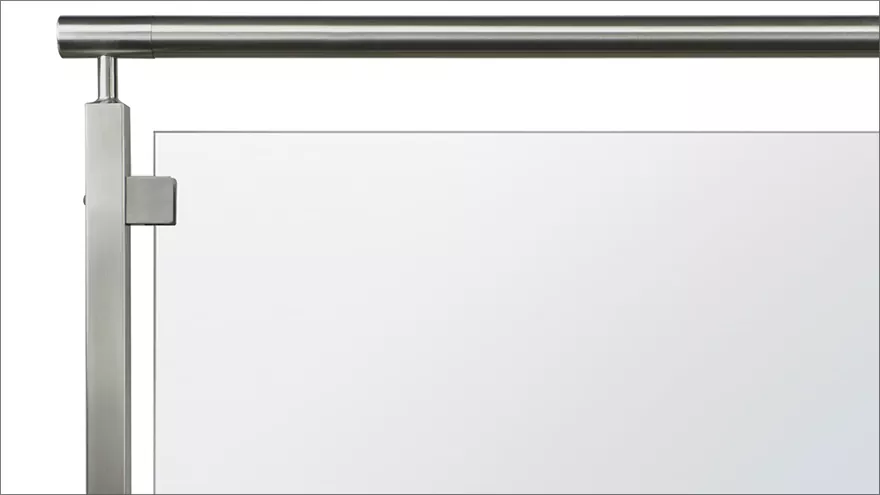

نظام الدعم والإصلاح

● مادة مسند الذراع: الفولاذ المقاوم للصدأ 304 أو 316 (مصقول، مصقول كالمرآة)، سبائك الألومنيوم 6063-T5 (متوفرة بألوان مختلفة لطلاء المسحوق).

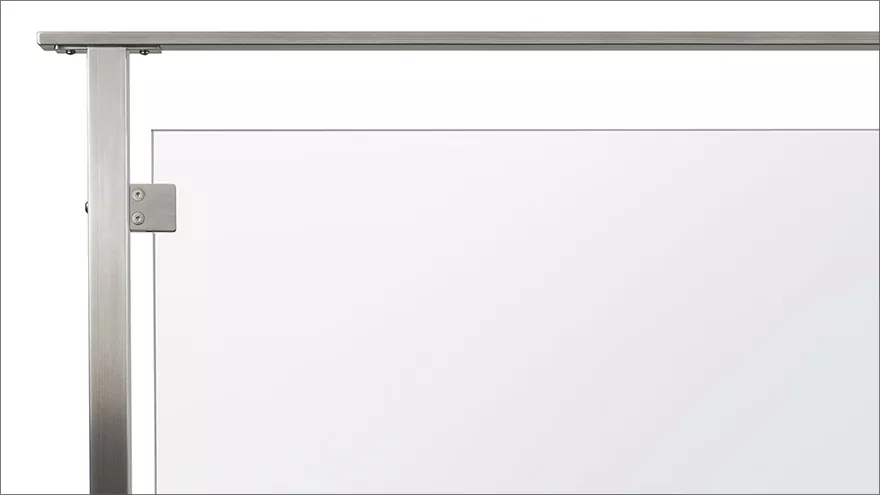

● العمود/القوس: عمود مربع أو دائري من الفولاذ المقاوم للصدأ، أو مشبك زجاجي مصغر (مشبك زجاجي)، مصنوع من الفولاذ المقاوم للصدأ عالي القوة.

● قاعدة التثبيت: توفر مثبتات أرضية وجانبية مناسبة لمختلف مداسات السلالم مثل الخرسانة والخشب والألواح الفولاذية وما إلى ذلك، مع تصميم مثقوب مسبقًا.

موصلات الأجهزة

جميع البراغي والمسامير ومكونات التثبيت مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316 لضمان السلامة الهيكلية ومقاومة التآكل للاستخدام على المدى الطويل.

مقاطع الزجاج

بريد

حنفية

مقاطع الزجاج

بريد

حنفية

ما هي المعايير والتكوينات الاختيارية التي تقدمها Vionta؟

خيارات الزجاج:

خيارات العمود:

مواد الإكسسوار:

تركيبات من الفولاذ المقاوم للصدأ 304/316

قاعدة من سبائك الألومنيوم

أنواع متعددة من البراغي والموصلات

ملحقات الدرابزين كاملة

الأسئلة المتداولة

س1:هل درابزين الدرج الزجاجي آمن من الناحية الهيكلية؟- ما مقدار الحمولة التي يمكن أن تتحملها؟

نعم، درابزين الدرج الزجاجي المحدد والمثبت بشكل صحيح هو هيكلي بالكامل ويلبي نفس متطلبات السلامة مثل أي نوع آخر من الدرابزين المتوافق مع التعليمات البرمجية. المفتاح هو المواصفات الصحيحة. الألواح الزجاجية المستخدمة في درابزين السلالم هي زجاج أمان — مقوى أو مصفح — وليس زجاجًا عائمًا قياسيًا. يمكن للزجاج المقسى بسمك 12 مم أن يقاوم أحمال الحاجز الأفقي التي تزيد بشكل كبير عن متطلبات الكود المحلي (عادةً 0.74 كيلو نيوتن / م في المملكة المتحدة، 0.2 كيلو نيوتن / م في الولايات المتحدة لكل مسكن IBC). بالنسبة لتطبيقات التجميع التجاري أو العام التي تتطلب 1.5-3.0 كيلو نيوتن/م، تم تصميم النظام بزجاج أكثر سمكًا (15 مم أو 17.52 مم مصفح)، وأقسام عمود أثقل، ومسافة أقرب بين العمود للتوافق.

يمكن لشركة Vionta توفير وثائق حساب التحميل لأي تكوين للنظام عند الطلب. بالنسبة للمشاريع التي تتطلب ختم مهندس لتقديم تصريح البناء، نقوم بتوفير البيانات الحسابية ويقوم المهندسون الإنشائيون لعملائنا بمراجعتها واعتمادها محليًا.

س2: هل سيصدأ الدرابزين في البيئات الخارجية أو الساحلية أو بجوار حمام السباحة؟

الألواح الزجاجية نفسها لا تتأثر تمامًا بالرطوبة أو الهواء المالح أو التعرض للمواد الكيميائية. بالنسبة للمكونات المعدنية، تعتمد الإجابة على المادة المحددة. يعتبر الفولاذ المقاوم للصدأ SS316 — الذي يحتوي على 2-3% من الموليبدينوم — هو الاختيار الصحيح للتركيبات الساحلية وجانب حمام السباحة ولن يصدأ في ظل ظروف التعرض العادية. يعتبر SS304 مناسبًا لمعظم التطبيقات الخارجية التي لا تقع ضمن نطاق رش الملح المباشر. تعتبر سبائك الألومنيوم المطلية بطبقة مؤكسدة أو مسحوق PVDF أيضًا مقاومة للغاية للتآكل وغالبًا ما يتم تفضيلها على السلالم الخارجية لوزنها الخفيف ومرونة اللون. لا ينبغي أبدًا استخدام الفولاذ الكربوني أو الأجهزة المطلية بالزنك في تركيبات الدرابزين الخارجية أو الساحلية؛ جميع أجهزة Vionta مصنوعة من الفولاذ المقاوم للصدأ.

Q3: كيف يمكنني تقديم القياسات لطلب مخصص؟

بالنسبة للدرج المستقيم، نحتاج إلى الأبعاد التالية لإعداد رسم التصنيع والاقتباس: إجمالي طول الدرج، وزاوية ميل الدرج (أو الارتفاع والاتجاه لكل خطوة)، والارتفاع النهائي من الأرض إلى الأرض، وارتفاع الدرابزين المطلوب (يقاس عموديًا من خط الأنف)، ومداس الدرج ومواد البناء سترينجر (الخرسانة والخشب والصلب). إذا كان لديك رسومات معمارية أو مسح للموقع، أرسلها مباشرة وسيقوم فريقنا الفني باستخراج الأبعاد المطلوبة.

بالنسبة للسلالم المنحنية أو الحلزونية، يلزم وجود ملف CAD كامل أو رسم تفصيلي مُقاس، حيث يجب حساب مقاطع الألواح الزجاجية ونصف قطر انحناء الدرابزين بدقة لكل موضع مداس. لا ننصح بطلب أنظمة درابزين السلالم المنحنية من الأبعاد المأخوذة بالقياس اليدوي فقط - فمتطلبات التسامح ضيقة للغاية.

س 4: هل يمكن أن يتلف الزجاج أثناء الشحن؟ كيف يتم تعبئتها؟

الزجاج هش بطبيعته، وقد قمنا بتطوير عبوات التصدير الخاصة بنا خصيصًا للتعامل مع الاهتزازات وضغط التراص والتعامل مع تأثيرات الشحن البحري الطويل. يتم تغليف كل لوح زجاجي بشكل فردي برغوة واقية ومعبأة بشكل مستقيم (على الحافة) في صناديق خشبية مقطوعة خصيصًا مع أقسام رغوية بين الألواح. من الواضح أن الصناديق تحمل علامة FRAGILE، وهذا الجانب لأعلى، ولا تتكدس. المكونات المعدنية مغلفة بالفقاعات، ومحمية من الزوايا، ومربوطة على منصات خشبية. تتضمن كل شحنة قائمة تعبئة تفصيلية تفصل كل جزء حسب SKU والكمية.

معدل الضرر أثناء النقل لدينا منخفض جدًا نتيجة لنظام التغليف هذا. في حالة حدوث ضرر، نحتفظ بمخزون من أحجام الزجاج القياسية ويمكننا ترتيب الألواح البديلة بسرعة. ويمكن ترتيب التأمين على البضائع البحرية عند الطلب.

Q5: هل يمكنك توريد عينات قبل الطلب بالجملة ؟

نعم. يمكننا توفير حزم العينات بما في ذلك قسم عمود، ومشبك زجاجي أو تركيب حنفية، وقسم درابزين قصير، وعينة زجاجية صغيرة (عادة 300 × 300 مم) توضح نوع الزجاج وسمكه وتشطيب الحافة. يتيح لك ذلك التأكد من جودة المواد، وتشطيب السطح، ومعالجة الحواف قبل الالتزام بأمر الإنتاج الكامل. عادةً ما يتم إرسال العينة خلال 7 إلى 10 أيام عمل من تأكيد الطلب. يتم إضافة تكاليف العينة مقابل الطلب بالجملة اللاحق.

لماذا تختار Vionta لدرابزين الدرج الزجاجي؟

استكمال الإنتاج الداخلي.نقوم بتصنيع كل مكون - معالجة الزجاج، وتصنيع ما بعد المعدن، وطلاء المسحوق، والأجهزة - في منشأتنا الخاصة في تسيشي، نينغبو. عدم وجود مقاولين من الباطن في سلسلة التوريد يعني مراقبة أكثر صرامة للجودة والتسعير المباشر للمصنع، وعادةً ما يكون ذلك أقل بنسبة 15-30% من الجودة المكافئة التي يتم الحصول عليها من خلال الشركات التجارية.

الدعم الفني من المواصفات إلى التسليم.يمكن لفريقنا الهندسي مراجعة رسومات مشروعك، والتأكد من الامتثال للقواعد، وتقديم المشورة بشأن سمك الزجاج وحجم الدعامة، وتقديم رسومات تفصيلية للقائم بالتركيب. بالنسبة للمشاريع التي تتطلب وثائق هيكلية، نقوم بتزويد أوراق حساب الأحمال.

القدرة على التصنيع حسب الطلب.إن تكوينات السلالم المستقيمة، على شكل L، على شكل U، الحلزونية، والمنحنية كلها ضمن نطاق الإنتاج لدينا. تتوفر أحجام الزجاج غير القياسية، وملامح الدرابزين المخصصة، وألوان طلاء المسحوق حسب الطلب، ومعالجات الحواف الخاصة بدون حد أدنى لرسوم إضافية على المشاريع الكبيرة.

تجربة تصدير مثبتة.نقوم بالشحن بانتظام إلى أمريكا الشمالية وأوروبا وأستراليا وجنوب شرق آسيا والشرق الأوسط، ونحن على دراية بمتطلبات التوثيق الخاصة بتقديم تراخيص البناء في هذه الأسواق. يتم شحن كل طلب مع شهادات اختبار المواد للفولاذ المقاوم للصدأ والزجاج، ووثائق شهادات الزجاج التي تؤكد الامتثال لمعايير الزجاج الآمن المحددة.

اتصل بنامع أبعاد الدرج الخاص بك، وموقع المشروع، ورمز البناء المعمول به. سوف نقوم بالرد بتوصية مفصلة بالمواصفات والاقتباس خلال 24 ساعة.
