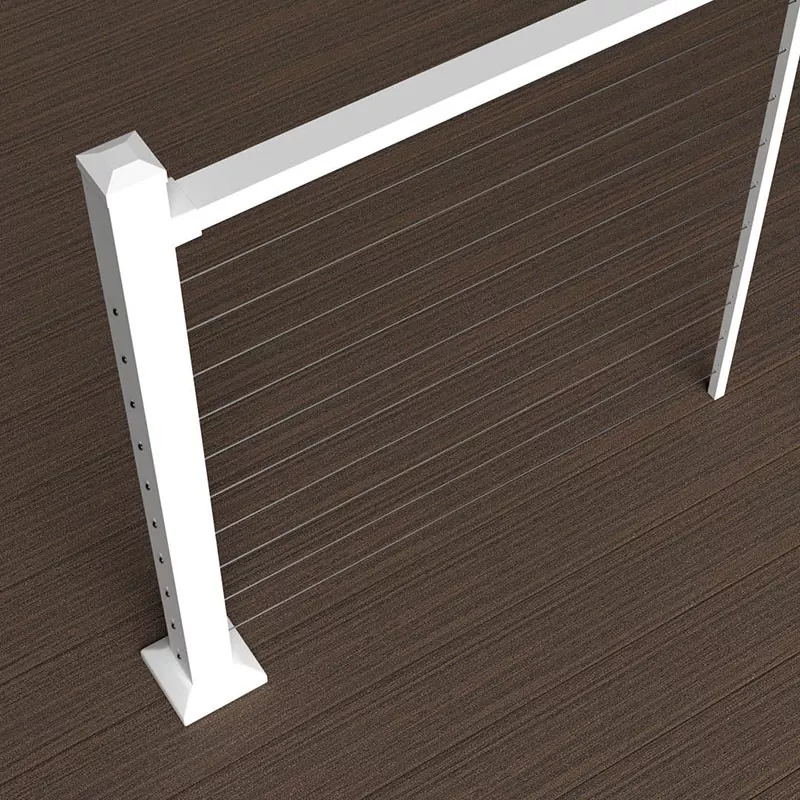

درابزين الكابل
هل تبحث عن درابزين لسلالمك أو شرفتك يتميز بمظهر جميل وقوي للغاية؟ثم تحقق من درابزين كابل Vionta.نحن Vionta، الشركة المصنعة هنا في الصين، ونركز على جعل أنظمة درابزين الكابلات هذه جيدة حقًا. سواء كان ذلك لمنزلك، أو متجرك، أو أي نوع من المباني، فنحن نوفر لك كل ما تحتاجه.
ما هو درابزين الكابل؟
درابزين الكابل هو نظام درابزين لاحق الشد حيث توفر المسارات الأفقية لكابلات الفولاذ المقاوم للصدأ الحشو بين الأعمدة الهيكلية. يحل الكابل المشدود محل الدرابزينات الصلبة التقليدية أو الألواح الزجاجية، مما يخلق حاجزًا سليمًا من الناحية الهيكلية ومفتوحًا بصريًا ومنخفض الصيانة على المدى الطويل.
يتم تحديد النظام على نطاق واسع في المشاريع السكنية والتجارية حيث تكون المحافظة على خطوط الرؤية أولوية - عقارات الواجهة البحرية، وتراسات الأسطح، والسلالم ذات المخطط المفتوح، والمساحات التجارية ذات المناظر الطبيعية. نظرًا لأن الكابلات المصنوعة من الفولاذ المقاوم للصدأ لا تتطلب أي طلاء أو طلاء للحفاظ على مظهرها، فإن تكاليف صيانة دورة الحياة أقل بكثير من بدائل الفولاذ المطلي أو الخشب.
مواصفات المواد
توفر شركة Vionta Metal أنظمة درابزين الكابلات المصنوعة من الفولاذ المقاوم للصدأ 304 و316. يجب أن يعتمد اختيار الدرجة على بيئة التثبيت:
| ملكية | 304 الفولاذ المقاوم للصدأ | 316 الفولاذ المقاوم للصدأ |
| محتوى الكروم | 18% | 16-18% |
| محتوى الموليبدينوم | لا أحد | 2-3% |
| مقاومة التآكل | جيد - البيئات الداخلية والمحمية | ممتاز - محيط ساحلي وبحري وحوض سباحة |
| الاستخدام الموصى به | سلالم داخلية، شرفات محمية، تجارية حضرية | الواجهة البحرية، واجهة الشاطئ، الاستوائية، محيط حمام السباحة |
| التكلفة النسبية | أدنى | أعلى (حوالي 20-30% قسط) |
بالنسبة للتركيبات على مسافة 500 متر من ساحل المياه المالحة أو في البيئات عالية الرطوبة، توصي Vionta بتحديد درجة 316 في جميع أنحاء الكابلات والأعمدة وجميع التركيبات.
المواصفات الفنية
| المعلمة | التفاصيل |
| مادة الكابل | الفولاذ المقاوم للصدأ 304 أو 316 (محدد حسب الطلب) |
| قطر الكابل | 3 مم / 4 مم / 5 مم |

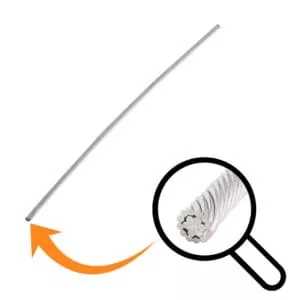

| بناء الكابلات | 1×19 حبلا (صلابة أعلى) أو 7×7 حبلا (أكثر مرونة) |
| نشر المواد | الفولاذ المقاوم للصدأ 304 أو 316 (لمطابقة درجة الكابل) |
| نشر الملف الشخصي | مربع (40×40 ملم، 50×50 ملم) أو دائري (قطر 42.4 ملم، 48.3 ملم) |
| سمك الجدار بعد | 1.5 ملم – 2.0 ملم |
| ارتفاعات المشاركات القياسية | 900 مم / 1000 مم / 1100 مم (الارتفاعات المخصصة متوفرة) |
| تباعد الكابل (عموديًا) | مراكز مقاس 100 مم عادةً (قابلة للتعديل لتتوافق مع الكود المحلي) |
| التجهيزات النهائية | محطات متأرجحة أو شدادات مترابطة قابلة للتعديل |
| الانتهاء من السطح (المشاركات) | نحى رقم 4 أو مرآة مصقولة رقم 8 |
| الحد الأقصى الموصى به لنطاق النشر | 1500 مم (تتطلب المسافات الأطول شدادات متوسطة) |
| أفضل خيارات السكك الحديدية | جولة أو أنبوب مسطح من الفولاذ المقاوم للصدأ؛ الأغطية الخشبية المتاحة |
يمكن تعديل جميع المواصفات وفقًا لمتطلبات المشروع أو كود البناء المحلي. اتصالرايلي@viontametal.comمع رسومات المشروع للحصول على مواصفات واقتباسات مخصصة.
مرجع الامتثال للقانون
يمكن تصميم أنظمة درابزين الكابلات لتلبية متطلبات التعبئة والتحميل للمنشآت السكنية الكبرىقوانين البناء التجاري. تنطبق النقاط المرجعية التالية على أسواق التصدير الرئيسية لشركة Vionta:
| سوق | معيار | متطلبات المفتاح |
| الولايات المتحدة الأمريكية (سكنية) | آي آر سي آر 312 | يجب ألا تسمح الفتحات بمرور كرة مقاس 4 بوصات؛ ارتفاع الحرس دقيقة. 36 بوصة (42 بوصة فوق 30 بوصة) |
| الولايات المتحدة الأمريكية (تجارية) | اي بي سي 1015 | ارتفاع السكة العلوية 42 بوصة؛ حشو لمقاومة الحمل المركز بوزن 200 رطل |
| أستراليا / نيوزيلندا | أس 1657 / نزس 3604 | فتحة تعبئة بحد أقصى 100 مم؛ الحد الأدنى لارتفاع السكة 1000 مم (السطح ≥1 م) |
| المملكة المتحدة / الاتحاد الأوروبي | بي إس إن 1991-1-1 / بي إس 6180 | متطلبات الحمل الهيكلي. حدود الفجوة لمنع التسلق |
| كندا | ان بي سي الجزء التاسع | 107 ملم كحد أقصى لمرور المجال؛ ارتفاع الحماية 920 ملم |
يمكن لشركة Vionta Metal توفير شهادات اختبار المواد ومواصفات أبعاد المنتج وتقارير اختبار رش الملح لدعم وثائق الامتثال. ويمكن ترتيب التفتيش من طرف ثالث عند الطلب.
مكونات النظام
| عنصر | مادة | وظيفة |

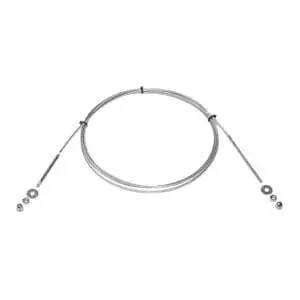

| يعمل الكابل | 304 أو 316 الفولاذ المقاوم للصدأ | الحشو الأساسي — يوفر حاجز الأمان والانفتاح البصري |
| دعامات | 304 أو 316 أنابيب الفولاذ المقاوم للصدأ | القوائم الهيكلية - نقل الأحمال إلى الركيزة |
| أعلى السكك الحديدية | أنبوب من الفولاذ المقاوم للصدأ أو غطاء خشبي | وظيفة الدرابزين وصلابة النظام بشكل عام |
| محطات متأرجحة / الشد | 316 الفولاذ المقاوم للصدأ | يعمل كابل المرساة ويسمح بتعديل التوتر |

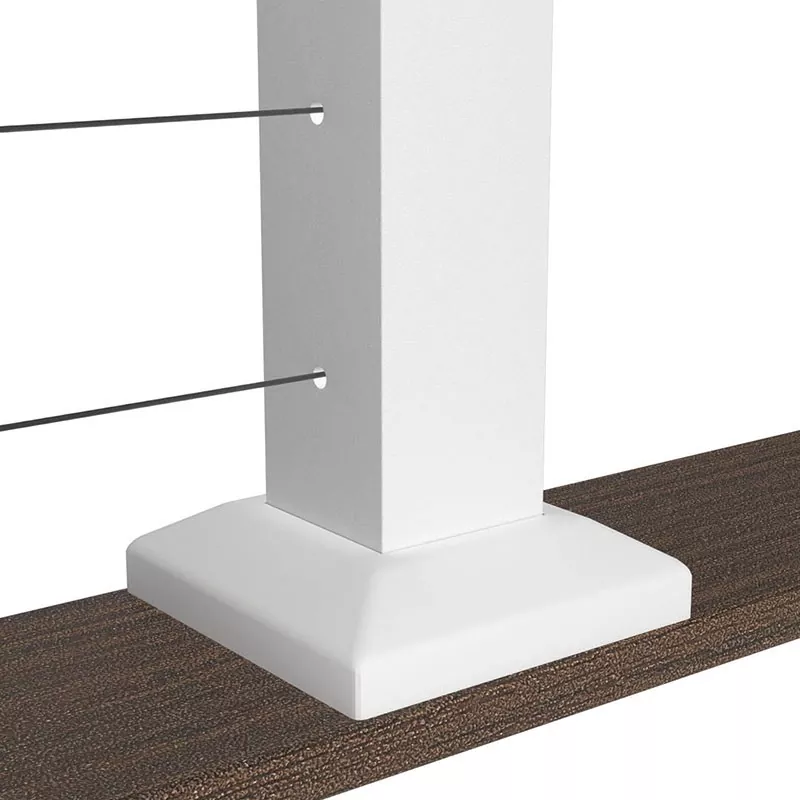

| لوحات قاعدة ما بعد | 304 أو 316 الفولاذ المقاوم للصدأ | التثبيت على السطح أو اللفافة - اللحام أو التثبيت بالمسامير على الركيزة |
| أدلة الكابلات المتوسطة | 316 الفولاذ المقاوم للصدأ | حافظ على تباعد الكابلات على مسافات أطول |
| قبعات نهاية | الفولاذ المقاوم للصدأ | يغلق أسطح الأعمدة ضد دخول الماء ويحسن المظهر |
يتم إنتاج جميع المكونات أو مراقبتها لمراقبة الجودة داخل مصنع Vionta الخاص لضمان توافق الأبعاد والتجميع المباشر في الموقع.
سيناريوهات التطبيق
يتم تحديد درابزين الكابلات عبر مجموعة واسعة من المشاريع السكنية والتجارية والعامة التي تتطلب الحفاظ على خط الرؤية وانخفاض الصيانة ومرونة التصميم.
السلالم السكنية والغرف العلوية والميزانين - الأسطح الخارجية والشرفات وتراسات السطح - سياج محيط الحديقة ومحيط حمامات السباحة - ردهات الفنادق وشرفات الضيافة - مراكز التسوق والأروقة التجارية - الممرات العامة ومنصات المشاهدة والممرات ذات المناظر الطبيعية - الممرات البحرية والواجهة البحرية
نظرة عامة على التثبيت
درابزين الكابلتثبيتيتطلب أدوات الشد والإلمام بأنظمة التركيب المتعرجة أو الملولبة. يوصى بالتركيب الاحترافي لجميع التطبيقات الهيكلية.
تسلسل التثبيت العام:
1. قم بتثبيت ألواح قاعدة العمود على الركيزة (الخرسانة أو الخشب أو الفولاذ) في مراكز عمود محددة - عادةً 1000-1500 مم.
2. قم بتركيب الأعمدة بشكل ثابت وتأمين لوحات القاعدة. تحقق من المحاذاة عبر المدى الكامل قبل التثبيت بشكل دائم.
3. يتم تشغيل كابل التغذية من خلال الأعمدة أو الأدلة المتوسطة بما يتناسب مع نوع التركيب.
4. قم بشد كل كابل باستخدام مفتاح الشد. تختلف قيم الشد المستهدفة حسب قطر الكابل وامتداده — راجع ورقة مواصفات الشد الخاصة بشركة Vionta.
5. أصلح السكة العلوية وقم بوضع أغطية النهاية على قمم المنشور.
6. تحقق من تباعد الكابلات والعمود وعزم دوران الموتر طوال الوقت. يتم إعادة الشد بعد 30 يومًا للتعويض عن استرخاء الكابل الأولي.
توفر Vionta Metal أدلة التثبيت بتنسيق PDF، وأوراق مواصفات الشد، وقيم عزم الدوران المناسبة مع كل طلب. تتوفر حزم الأجهزة ذات المستوى الهندسي للمشاريع التجارية.
ضبط الجودة
| اختبار / فحص | معيار |
| التحقق من درجة المواد | شهادات مطحنة الكابلات والأنابيب - 304 أو 316 كما هو محدد |
| اختبار حمل كسر الكابل | عينة من اختبار الشد الدفعي وفقًا لمعيار ASTM A492 أو ما يعادله |
| اختبار رش الملح (التركيبات والأعمدة) | 500 ساعة كحد أدنى وفقًا لمعيار ASTM B117 |
| فحص الأبعاد | قطر الكابل ±0.05 مم؛ أبعاد المنشور ± 0.2 مم |
| فحص الانتهاء من السطح | بصري بنسبة 100% - لا يوجد حفر أو عيوب لحام أو شوائب سطحية |
| فحص التجميع قبل الشحن | يتم تجميع نظام العينات وفحصه قبل تحميل الحاوية |
تتوفر شهادات اختبار المواد وتقارير مراقبة الجودة عند الطلب للمشاريع التي تتطلب وثائق من طرف ثالث.
قدرة المصنع والإنتاج
تدير Vionta Metal منشأة التصنيع الخاصة بها في Cixi، Ningbo - إحدى مناطق تصنيع المنتجات المعدنية الرئيسية في الصين. يتعامل المصنع مع سلسلة الإنتاج الكاملة بدءًا من المواد الخام وحتى المكونات النهائية، بما في ذلك عمليات البثق والقطع واللحام والتلميع وفحوصات التجميع قبل الشحن. يتيح لنا هذا النموذج المتكامل الحفاظ على معايير جودة متسقة والاستجابة لطلبات المواصفات المخصصة دون الاعتماد على جهات تصنيع خارجية.
خدمات تصنيع المعدات الأصلية والجملة
فيونتا ميتالتعمل مع المستوردين وموزعي الدرابزين المتخصصين ومقاولي البناء في برامج تصنيع المعدات الأصلية وبرامج العلامات التجارية الخاصة. يمكننا تصنيع أنظمة درابزين الكابلات وفقًا لمواصفاتك الخاصة، وتطبيق علامات علامتك التجارية، وتعبئتها وفقًا لمتطلبات وضع العلامات الخاصة بك. تتوفر عينات ما قبل الإنتاج قبل تأكيد الطلبات بالجملة.
تشمل أسواق التصدير الموردة المملكة المتحدة وألمانيا وهولندا وأستراليا وكندا والولايات المتحدة. المصنع حاصل على شهادة إدارة الجودة ISO، ويمكننا تقديم شهادات اختبار المواد ودعم التفتيش من طرف ثالث للمشاريع التي تتطلب ذلك.
الأسئلة المتداولة
ما هو الفرق بين درابزين الكابل والدرابزين السلكي؟
المصطلحات قابلة للتبادل إلى حد كبير. يشير "درابزين الكابلات" عادةً إلى الأنظمة التي تستخدم كابلات أثقل متعددة الجدائل بأقطار 3-5 مم. كلاهما يستخدم حشوة الفولاذ المقاوم للصدأ الأفقية بعد الشد ونفس أنواع التركيبات.
ما هي الدرجة التي يجب أن أحددها – 304 أم 316؟
بالنسبة للبيئات الداخلية والمحمية، يعتبر 304 مناسبًا وأكثر فعالية من حيث التكلفة. بالنسبة للتركيبات الساحلية أو الواجهة البحرية أو محيطة بحمام السباحة أو ذات الرطوبة العالية، حدد 316 في جميع أنحاء الكابل والأعمدة وجميع التركيبات.
هل يلبي درابزين الكابلات متطلبات كود البناء؟
نعم، عندما يتم تصميمه مع تباعد الكابلات الصحيح (عادةً 100 مم أو أقل) والتباعد بين القوائم. يمكن لشركة Vionta Metal توفير المواصفات وبيانات الاختبار لدعم التوافق مع متطلبات IRC وIBC وAS 1657 وBS 6180 وNBC.
ما هي الملفات الشخصية المتاحة؟
مربع (40×40 ملم، 50×50 ملم) ومستدير (قطر 42.4 ملم، 48.3 ملم) من الفولاذ المقاوم للصدأ 304 أو 316، بلمسة نهائية مصقولة أو مصقولة كالمرآة. الأبعاد المخصصة متاحة لأوامر OEM.
هل يمكن تخصيص النظام لأبعادنا؟
نعم. يمكن تحديد ارتفاع العمود، وتباعد الكابلات، وعدد الكابلات، وملف تعريف العمود، وتكوين لوحة القاعدة، والتجهيزات النهائية. تتوفر برامج OEM للمستوردين والموزعين.
ما هي المهلة الزمنية من الصين ؟
يستغرق الإنتاج والشحن القياسي من 15 إلى 25 يومًا اعتمادًا على حجم الطلب والتخصيص. يتم تأكيد المهل الزمنية في مرحلة الاقتباس.
