درابزين الكابل
Vionta Cable Handrail هو حل درابزين متميز مصمم للتطبيقات السكنية والتجارية الحديثة. تم تصنيعه بمواد متينة ومقاومة للتآكل، وهو يوفر مظهرًا أنيقًا وأداء أمان يمكن الاعتماد عليه وعمر خدمة طويل. مناسبة للطوابق والسلالم والشرفات والباحات والمشاريع المعمارية، ونحن نقدم مواصفات قابلة للتخصيص وإمدادات مباشرة من المصنع ودعم OEM/ODM لتلبية متطلبات المشروعات والجملة المتنوعة.
درابزين الكابل مقابل درابزين الكابل: فهم الفرق
يرتبط المصطلحان ولكنهما يصفان منتجات مختلفة بوظائف ومتطلبات رمز مختلفة.
| ميزة | درابزين الكابل | درابزين الكابل |
| الوظيفة الأساسية | درابزين قابل للإمساك لمستخدمي السلالم والمنحدر | نظام حماية للسطح أو الشرفة أو محيط الميزانين |
| أعلى السكك الحديدية | أساسي - يجب أن يكون قابلاً للفهم لكل رمز | قد تكون هيكلية فقط (ليست قابلة للفهم دائمًا) |
| مرجع رمز المفتاح | IRC R311.7.8، IBC 1014، AS 1657 أحكام الدرابزين | IRC R312، IBC 1015، AS 1657 أحكام الحماية |
| تطبيقات نموذجية | السلالم (الداخلية والخارجية)، المنحدرات، درابزينات السلالم المتحركة | حواف السطح، محيط الشرفة، تراسات السطح، الميزانين |
| ملف تعريف السكك الحديدية العلوي | أنبوب دائري بقطر 32-51 مم (نطاق قابل للإمساك) أو غطاء خشبي | شريط مسطح، أنبوب مربع، أو أنبوب دائري – الشكل الهيكلي فقط |
عند تحديد درابزين كابل للدرج، فإن متطلبات قابلية الإمساك بالسكك الحديدية العلوية غير قابلة للتفاوض بموجب معظم القوانين السكنية والتجارية. تقوم شركة Vionta Metal بتصميم مجموعات الدرابزين مع متطلبات الامتثال هذه كنقطة بداية.
ما هو درابزين الكابل؟

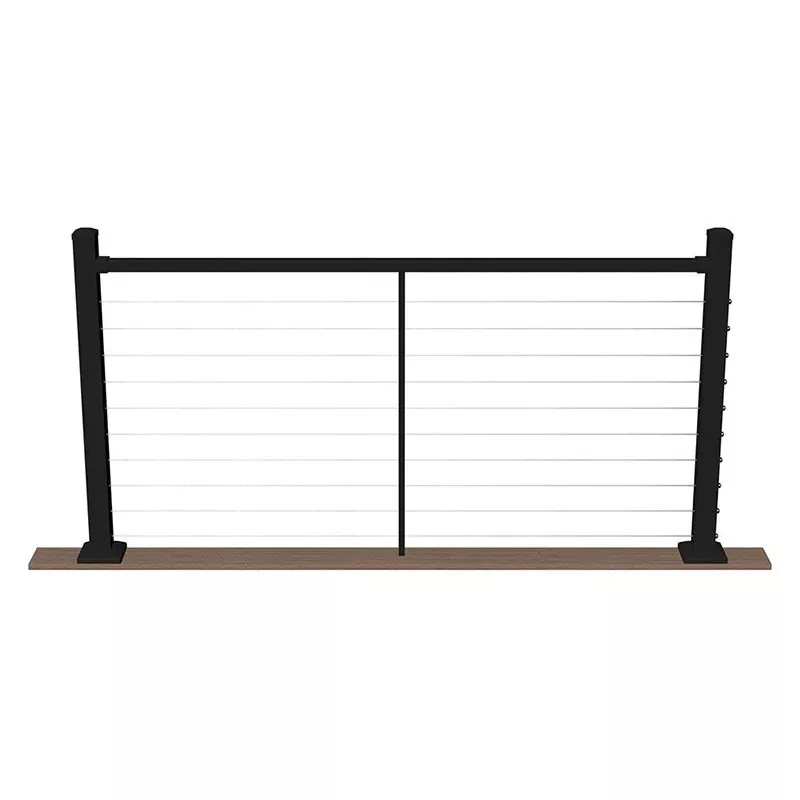

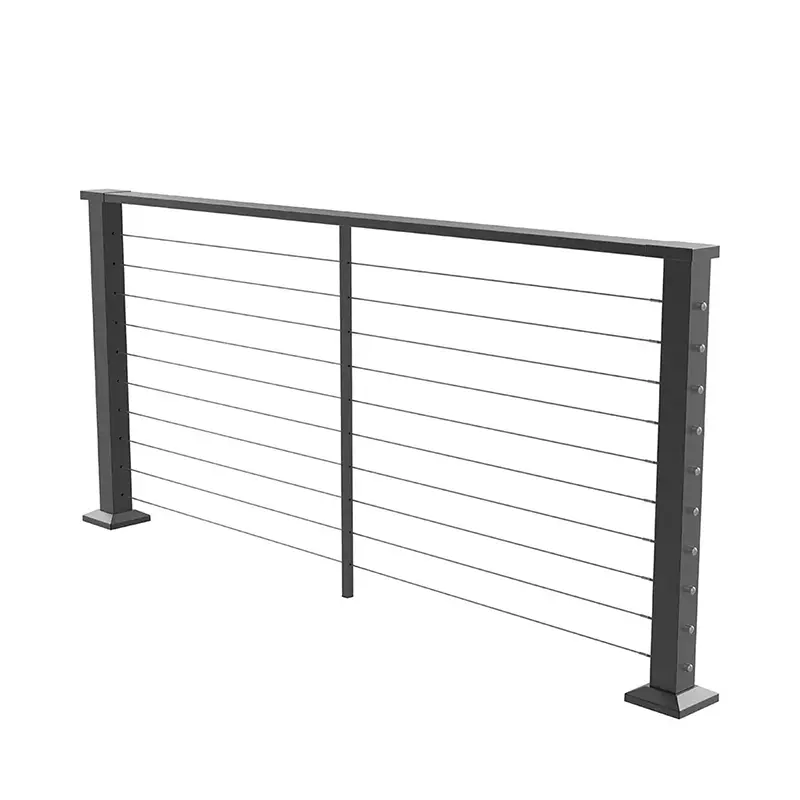

درابزين الكابل عبارة عن مجموعة درابزين حيث تعمل الكابلات الأفقية المصنوعة من الفولاذ المقاوم للصدأ على توفير الحشو بين الأعمدة الهيكلية، مع وجود سكة علوية مستمرة قابلة للإمساك فوقها. تحل حشوة الكابل محل الدرابزينات أو الألواح الصلبة التقليدية، مما يحافظ على خطوط الرؤية مع تلبية متطلبات السلامة الهيكلية لنظام الحماية أو الدرابزين المتوافق مع الكود.
السكة العلوية هي العنصر المحدد. ويجب أن تكون مستمرة، وعلى الارتفاع الصحيح، وتوفر مقطعًا عرضيًا يمكن استيعابه يسمح للمستخدمين بالحفاظ على الاتصال عند عبور السلالم أو المنحدرات. توفر Vionta Metal القضبان العلوية في أنبوب دائري من الفولاذ المقاوم للصدأ (المواصفات الأكثر شيوعًا) وقناة مغطاة بالخشب (للتطبيقات التي تتطلب سطحًا أكثر دفئًا للقبضة).
خيارات المواد
يتم توفير جميع الكابلات والأعمدة والتجهيزات من الفولاذ المقاوم للصدأ 304 أو 316. يعتمد الدرجة المناسبة على بيئة التثبيت:
| ملكية | 304 الفولاذ المقاوم للصدأ | 316 الفولاذ المقاوم للصدأ |
| محتوى الموليبدينوم | لا أحد | 2-3% (مفتاح مقاومة الكلوريد) |
| مقاومة التآكل | جيد - البيئات الداخلية والمحمية | ممتاز - ساحلي، بحري، بجوار حمام السباحة |

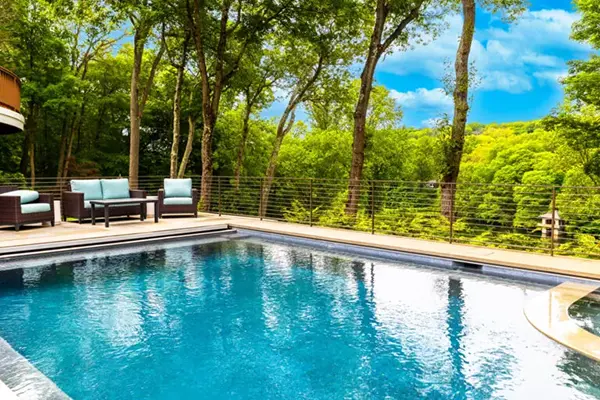

| الاستخدام الموصى به | سلالم داخلية، سلالم خارجية محمية، تجارية حضرية | السلالم الساحلية، وأسطح الواجهة البحرية، ومحيط حمام السباحة |
| التكلفة النسبية | أدنى | أعلى (حوالي 20-30% قسط) |
حدد نفس الدرجة للكابلات والأعمدة والتجهيزات وأنبوب السكة العلوية في جميع الأنحاء لتجنب التآكل الجلفاني بين المعادن المختلفة.
المواصفات الفنية
| المعلمة | التفاصيل |

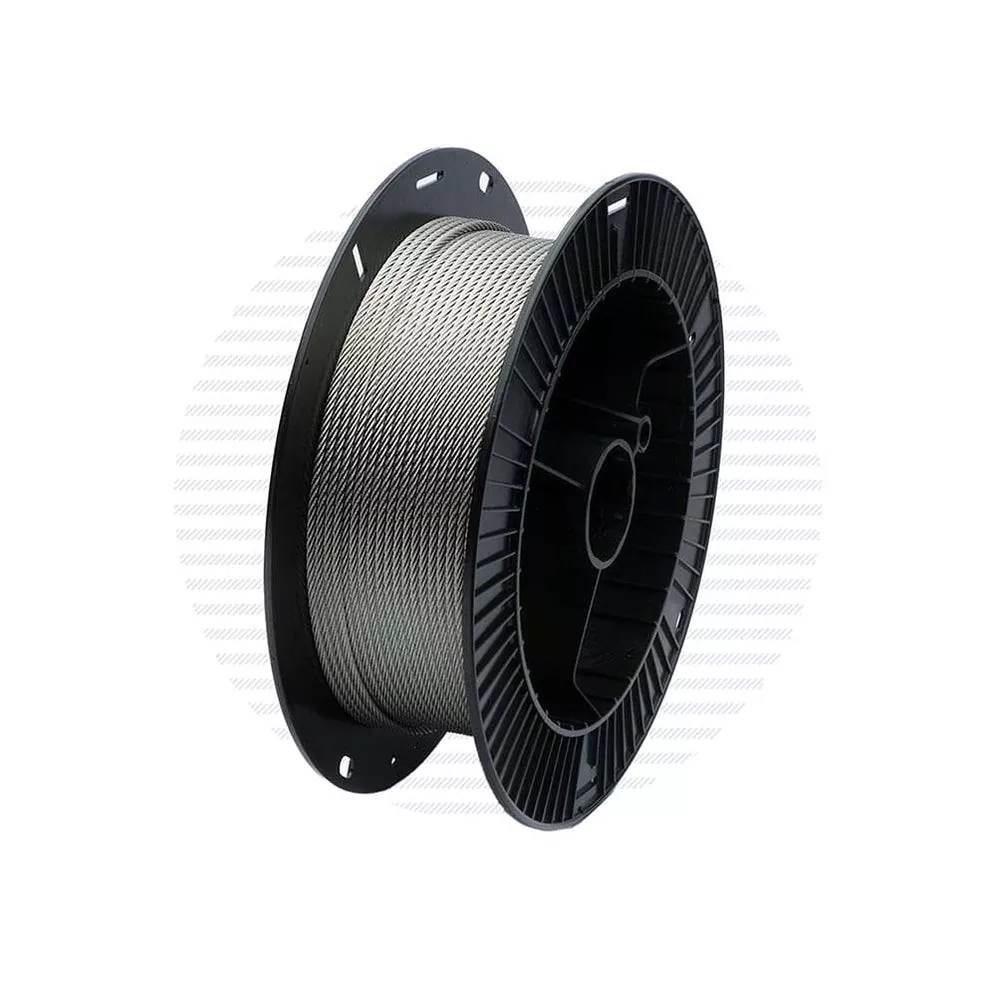

| مادة الكابل | الفولاذ المقاوم للصدأ 304 أو 316 (محدد حسب الطلب) |
| قطر الكابل | 3 مم / 4 مم / 5 مم |
| بناء الكابلات | 1 × 19 حبلا أو 7 × 7 حبلا |
| السكة العلوية - الفولاذ المقاوم للصدأ | أنبوب دائري Ø 42.4 مم أو Ø 48.3 مم، سمك الجدار 1.5-2.0 مم |
| أعلى السكك الحديدية - خيار الخشب | غطاء من الخشب الصلب فوق قناة من الفولاذ المقاوم للصدأ؛ القسم تقريبا 45×65 ملم |
| نشر المواد | 304 أو 316 أنابيب الفولاذ المقاوم للصدأ |

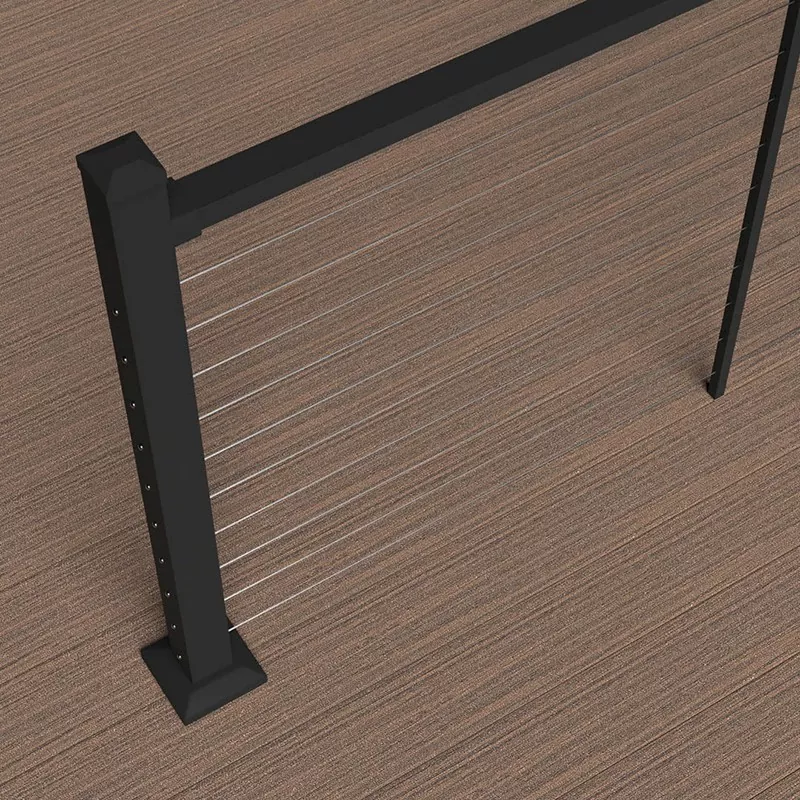

| نشر الملف الشخصي | مربع (40×40 ملم، 50×50 ملم) أو دائري (قطر 42.4 ملم، 48.3 ملم) |
| سمك الجدار بعد | 1.5 ملم – 2.0 ملم |
| ارتفاعات المشاركات القياسية | 900 مم / 1000 مم / 1100 مم (تتوفر إصدارات بمجرفة الدرج) |
| تباعد الكابل (عموديًا) | مراكز مقاس 100 مم عادةً (قابلة للتعديل لتتوافق مع الكود المحلي) |

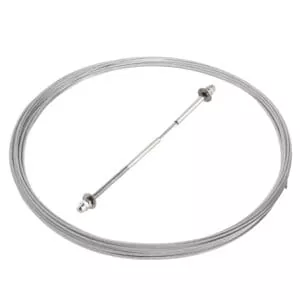

| التجهيزات النهائية | محطات متأرجحة أو شدادات مترابطة قابلة للتعديل |
| الانتهاء من السطح | نحى رقم 4، مرآة مصقولة رقم 8، أو الساتان |
| أقصى مدى للنشر | 1500 مم (تتطلب المسافات الأطول شدادات متوسطة) |
الامتثال للقانونمرجع
تُستخدم أنظمة درابزين الكابلات في المشاريع عبر أطر تنظيمية متعددة. ينطبق ما يلي على وجه التحديد على متطلبات الدرابزين (وليس أحكام الحماية/الدرابزين):
| سوق | معيار | متطلبات الدرابزين |
| الولايات المتحدة الأمريكية (سكنية) | آي آر سي R311.7.8 | ملف تعريف قابل للفهم ؛ مقطع عرضي دائري Ø 1.25–2 بوصة (32–51 ملم) |
| الولايات المتحدة الأمريكية (تجارية) | اي بي سي 1014 | السكك الحديدية المستمرة ملف تعريف قابل للإمساك بقطر 1.25-2 بوصة |
| أستراليا | نسك / كما 1428.1 | سكة دائرية بقطر 30-50 مم؛ المستمر من أعلى إلى أسفل الدرج |
| المملكة المتحدة / الاتحاد الأوروبي | بي إس 8300 / بي إس إي إن 1991 | درابزين قابل للإمساك بارتفاع 900-1000 مم؛ قسم دائري أو بيضاوي |
| كندا | ان بي سي الجزء 9 / الجزء 3 | شكل جانبي قابل للإمساك بقطر 30-43 مم؛ مستمر على الجانب المفتوح من الدرج |
يقع السكة العلوية الأنبوبية الدائرية القياسية من Vionta Metal (قطر 42.4 مم) ضمن النطاق الذي يمكن استيعابه لمتطلبات IRC وIBC وAS 1428.1 وNBC. تتوفر بيانات أبعاد المنتج وشهادات المواد عند الطلب لدعم عمليات تقديم الامتثال.

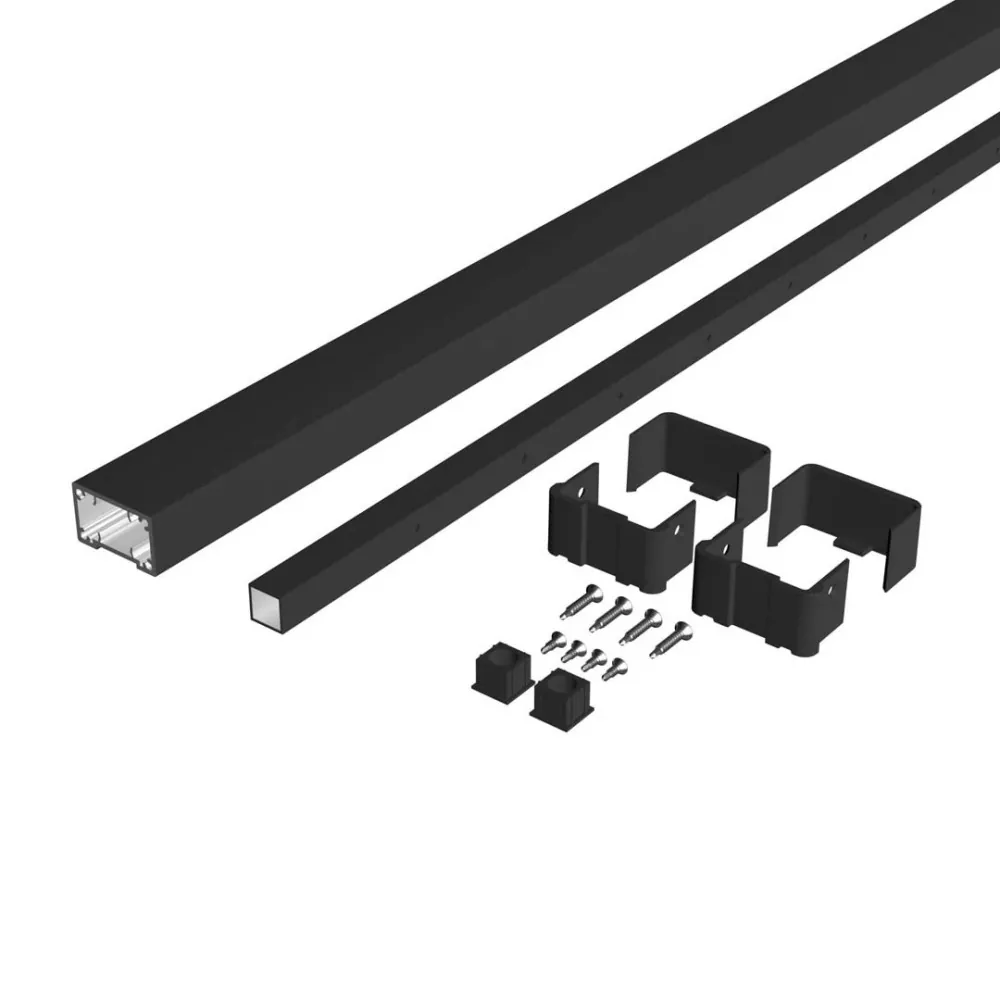

مكونات النظام
| عنصر | مادة | وظيفة |
| أعلى السكك الحديدية | 304/316 أنبوب دائري أو قناة مغطاة بالخشب | سطح الإمساك الأساسي — يجب أن يكون مستمرًا وقابلاً للفهم لكل رمز |
| يعمل الكابل | 304 أو 316 الفولاذ المقاوم للصدأ | الحشو أسفل السكة العلوية — حاجز الأمان الهيكلي |
| دعامات | 304 أو 316 أنابيب الفولاذ المقاوم للصدأ | القوائم الهيكلية - نقل الأحمال إلى سترينجر الدرج أو الركيزة |
| محطات متأرجحة / الشد | 316 الفولاذ المقاوم للصدأ | مرساة وكابل التوتر يمر عبر المشاركات |
| تجهيزات الزاوية / الزاوية | 316 الفولاذ المقاوم للصدأ | السماح بتشغيل الكابلات لتغيير الاتجاه عند هبوط الدرج |

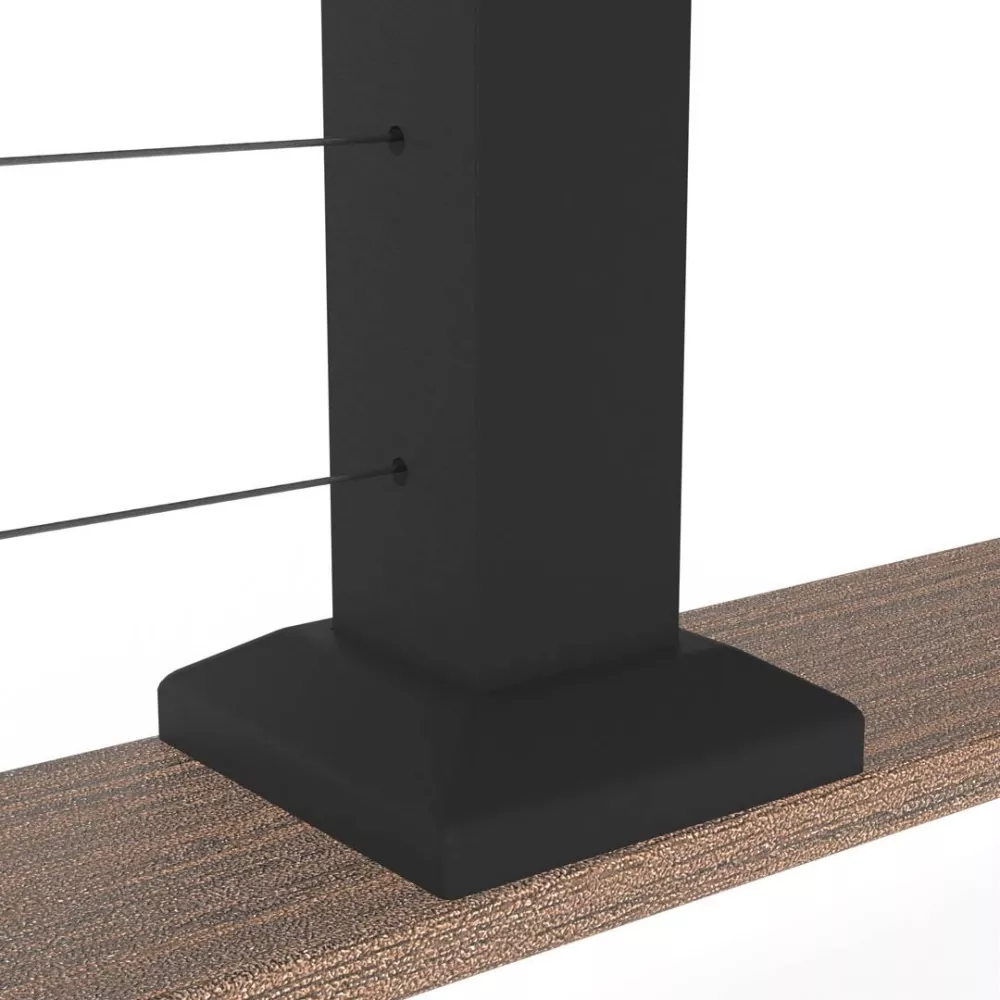

| لوحات قاعدة ما بعد | 304 أو 316 الفولاذ المقاوم للصدأ | التركيب على السطح أو اللفافة - تثبيت الترباس أو اللحام على الركيزة أو الركيزة |
| قبعات نهاية / بين قوسين السكك الحديدية | الفولاذ المقاوم للصدأ | ختم قمم آخر. قم بتوصيل السكة العلوية بالجدار أو العمود الجديد |

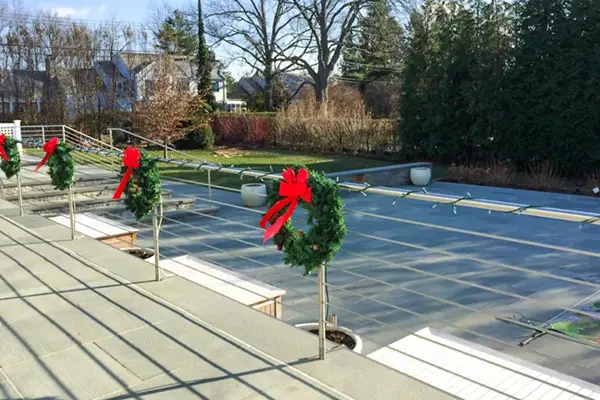

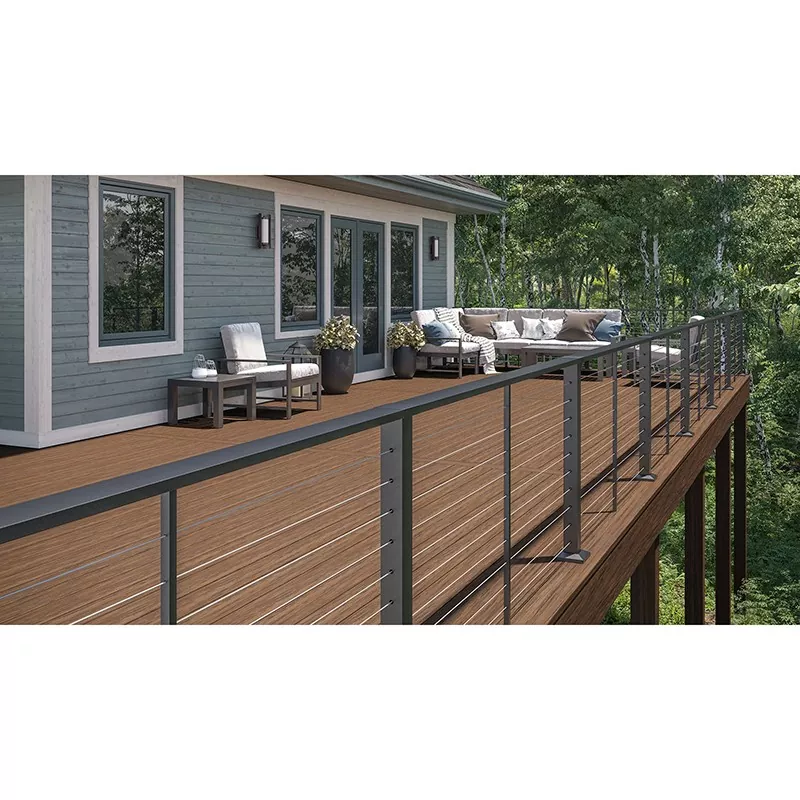

سيناريوهات التطبيق
يتم تحديد أنظمة درابزين الكابلات عندما تكون هناك حاجة إلى درابزين قابل للإمساك ومتوافق مع التعليمات البرمجية إلى جانب ملء الكابل المفتوح. تشمل التطبيقات الشائعة ما يلي:

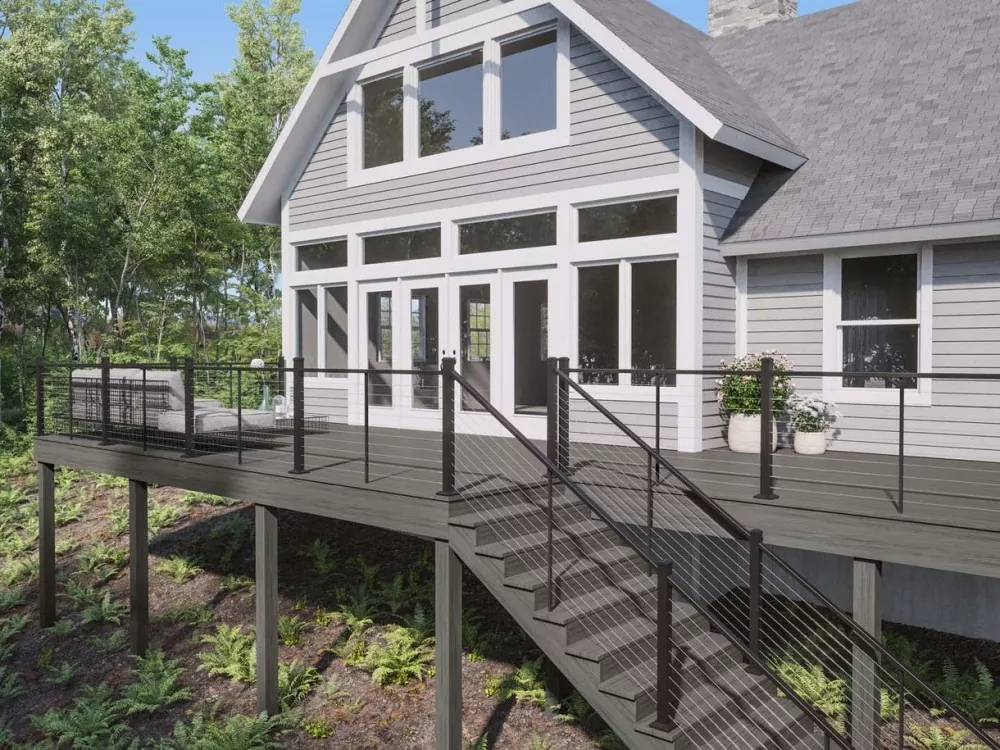

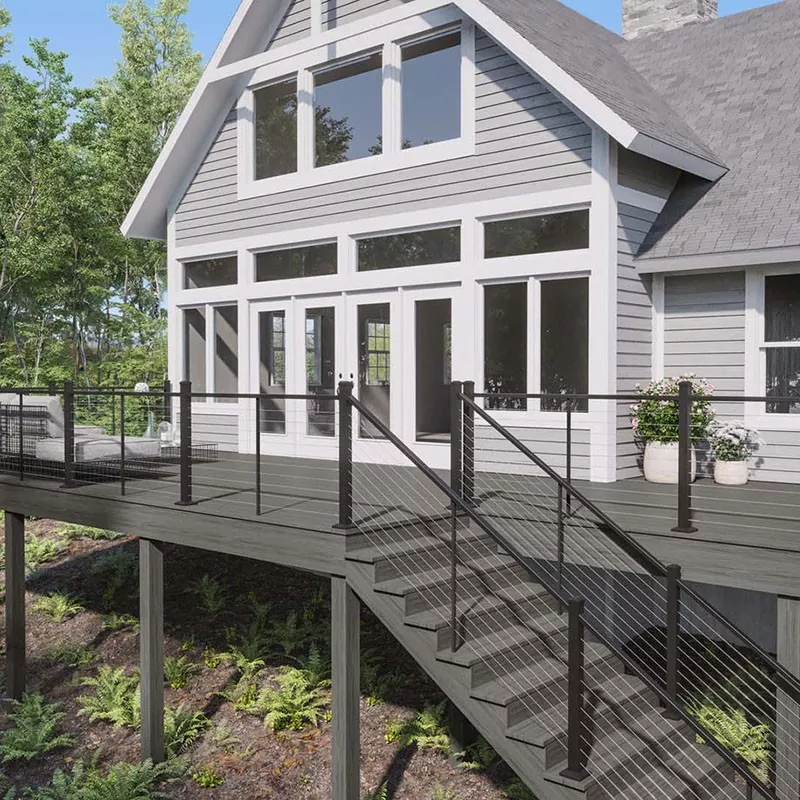

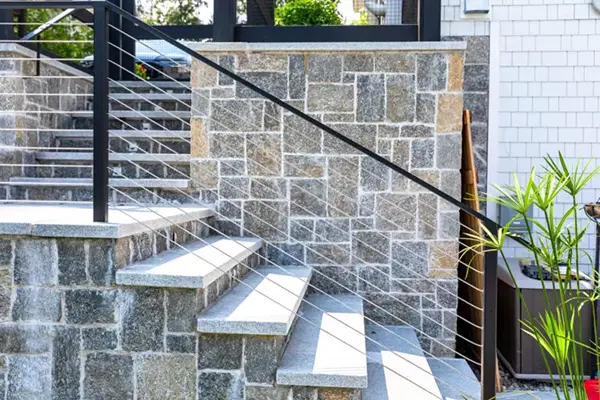

السلالم السكنية الداخلية والسلالم العلوية — سلالم خارجية خشبية — سلالم تجارية من الخرسانة والفولاذ — درابزينات سلالم الفنادق والضيافة — أنظمة الدرابزين العامة والسلالم المنحدرة — وصلات سلالم الميزانين والمعرض — السلالم المتحركة ودرابزينات الممشى المتحرك
خيارات التخصيص
تقوم شركة Vionta Metal بتصنيع أنظمة درابزين الكابلات وفقًا للمتطلبات الخاصة بالمشروع. يمكن تحديد جميع المعلمات التالية في مرحلة الطلب:
| المعلمة | خيارات |
| درجة الكابل | SS304 أو SS316 |
| قطر الكابل | 3 مم / 4 مم / 5 مم |
| اتجاه تشغيل الكابل | أفقي (قياسي) أو عمودي |

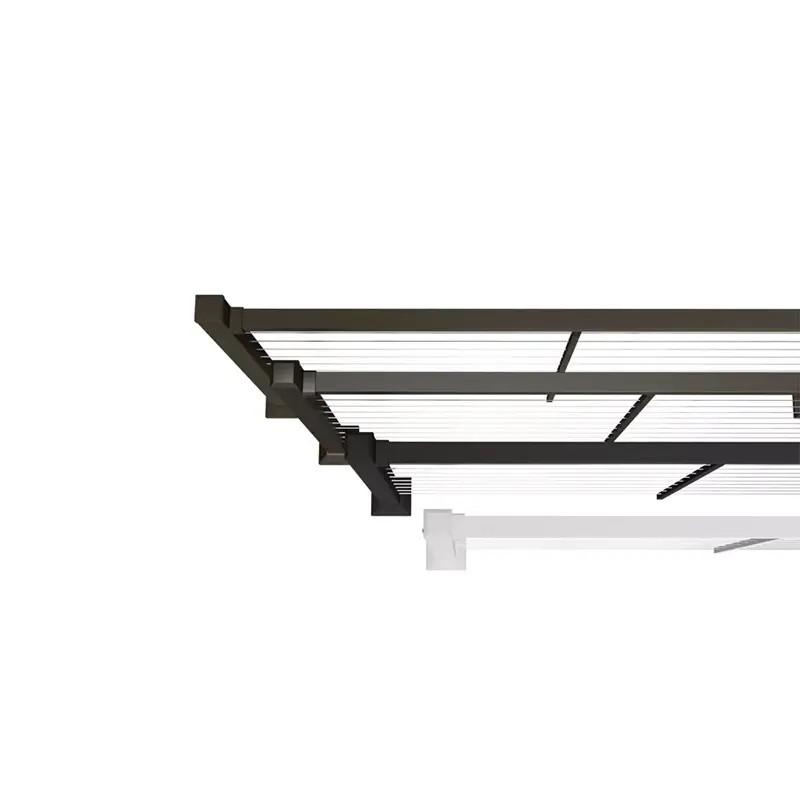

| ملف تعريف السكك الحديدية العلوي | قناة أنبوبية مستديرة (قياسية)، أو بيضاوية، أو قناة مغطاة بالخشب |
| نشر الملف الشخصي | مربعة أو مستديرة جبل السطح أو لوحة قاعدة جبل الجانب |
| الانتهاء من السطح | نحى رقم 4، مرآة مصقولة رقم 8، الساتان |
| ارتفاع آخر | قياسي 900/1000/1100 مم؛ أشعل النار والارتفاعات المخصصة المتاحة |
| تكوين الدرج | يتم توفير تركيبات زاوية مستقيمة، على شكل حرف L، على شكل حرف U، حلزونية |
تتوفر برامج تصنيع المعدات الأصلية والعلامات التجارية الخاصة للمستوردين وموزعي منتجات البناء. اتصل بـ riley@viontametal.com لتزويدك برسومات المشروع أو مواصفاته للحصول على عرض أسعار مخصص.
نظرة عامة على التثبيت
يتبع تركيب درابزين الكابل على الدرج نفس التسلسل الذي يتبعه نظام السطح المسطح، مع اعتبارات إضافية لزاوية رفع الدرج ومسارات السكة العلوية المستمرة.
1. قم بتثبيت ألواح قاعدة العمود على سترينجر أو الركيزة في مراكز محددة. بالنسبة لتطبيقات السلالم، يتم وضع الأعمدة عادةً على رأسي راسيا، وليس عموديًا على أشعل النار.
2. قم بتركيب الأعمدة بشكل ثابت وتأمين لوحات القاعدة. تحقق من المحاذاة مع خط السلسلة من أعلى إلى أسفل المنشور.
3. يمر كابل التغذية عبر الأعمدة والأدلة المتوسطة. في السلالم المسطحة، يتم استخدام تركيبات زاوية الكابل في الأعمدة العلوية والسفلية.
4. قم بتطبيق الشد على مسارات الكابل وفقًا لورقة مواصفات الشد الخاصة بشركة Vionta. يختلف التوتر المستهدف حسب قطر الكابل وامتداده.
5. قم بإصلاح السكة العلوية - بشكل مستمر من الهبوط العلوي إلى الجزء السفلي الجديد. تقوم أقواس الحائط بتثبيت السكة على البناء أو الخشب عند الحاجة.
6. تحقق من تباعد الكابلات، والعمود، وكل عزم دوران التثبيت. إعادة التوتر بعد 30 يوما.
توفر Vionta Metal أدلة التثبيت بتنسيق PDF، وأوراق مواصفات الشد الخاصة بالسلالم، وقيم عزم الدوران المناسبة مع كل طلب. بالنسبة لتكوينات السلالم المعقدة، يمكن لفريقنا الفني توفير الرسومات التنفيذية عند الطلب.
ضبط الجودة
| اختبار / فحص | معيار |
| التحقق من درجة المواد | شهادات مطحنة الكابلات والأنابيب والتجهيزات - 304 أو 316 كما هو محدد |
| اختبار حمل كسر الكابل | عينة من اختبار الشد الدفعي وفقًا لمعيار ASTM A492 أو ما يعادله |
| اختبار رش الملح | 500 ساعة كحد أدنى وفقًا لمعيار ASTM B117 |
| فحص أبعاد السكة العلوية | القطر الخارجي وسمك الجدار ±0.1 مم؛ استقامة إلى 1 مم / م |
| فحص الانتهاء من السطح | بصري بنسبة 100% - لا يوجد حفر أو عيوب لحام أو شوائب سطحية |
| فحص التجميع قبل الشحن | يتم تجميع نظام العينات وفحصه قبل تحميل الحاوية |
خدمات المصنع وتصنيع المعدات الأصلية

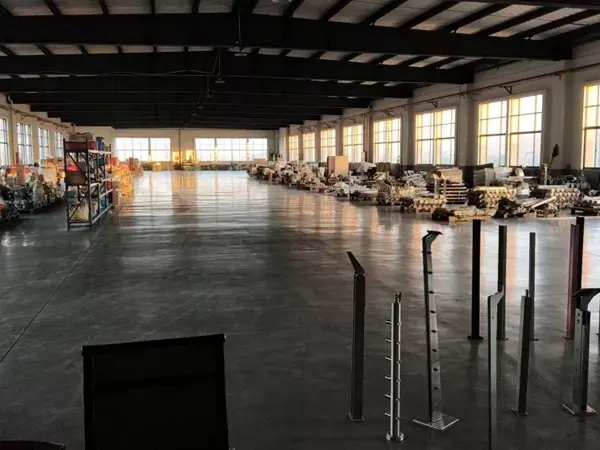

فيونتا ميتالتدير منشأة التصنيع الخاصة بها في تسيشي، نينغبو. نحن نتعامل مع عمليات البثق والقطع واللحام والتلميع وتجميع الكابلات وفحص ما قبل الشحن داخل الشركة. تتوفر برامج تصنيع المعدات الأصلية وبرامج العلامات الخاصة - يمكننا تصنيع أنظمة درابزين الكابلات وفقًا لمواصفاتك، وتطبيق علامات علامتك التجارية، وتعبئتها وفقًا لمتطلبات وضع العلامات الخاصة بك.
نقوم بتوريد أنظمة درابزين الكابلات إلى المملكة المتحدة وألمانيا وهولندا وأستراليا وكندا والولايات المتحدة. تتوفر شهادات اختبار المواد ودعم التفتيش من طرف ثالث للمشاريع التي تتطلب ذلك.
الأسئلة المتداولة
ما هو الفرق بين درابزين الكابل ودرابزين الكابل؟
يتضمن درابزين الكابل حاجزًا علويًا يمكن الإمساك به باعتباره العنصر الوظيفي الأساسي - وهو المواصفات الصحيحة لتطبيقات الدرج حيث تتطلب الأكواد درابزينًا مستمرًا. يشير درابزين الكابل إلى نظام الحماية الكامل (الأعمدة بالإضافة إلى حشو الكابلات) وقد لا يتضمن حاجزًا علويًا يمكن الإمساك به. بالنسبة للسلالم، حدد درابزين الكابل؛ بالنسبة لمحيط السطح والشرفة، حدد درابزين الكابل.
ما هي أهم ملفات تعريف السكك الحديدية المتاحة؟
أنبوب دائري من الفولاذ المقاوم للصدأ بقطر 42.4 مم أو 48.3 مم (مصقول أو مصقول كالمرآة)، وقناة مغطاة بالخشب بقسم تقريبي 45 × 65 مم. تقع خيارات الأنابيب المستديرة ضمن نطاق القطر القابل للإمساك الذي تتطلبه IRC وIBC وAS 1428.1.
هل يمكن استخدام درابزين الكابلات على السلالم الزاوية أو الحلزونية؟
نعم. تسمح المشاركات الزاوية المزودة بتركيبات زاوية الكابل بتشغيل الكابل بتغيير الاتجاه عند الهبوط دون انقطاع في الحشو. تقوم Vionta Metal بتصنيع أنظمة لهندسة السلالم الخاصة بالمشروع عند الطلب.
ما هي درجة الكابل التي يجب أن أحددها للتركيبات الخارجية؟
بالنسبة لمعظم البيئات الخارجية، درجة 304 مناسبة. بالنسبة للتركيبات الساحلية أو الواجهة البحرية أو بجوار حمام السباحة، حدد 316 في جميع أنحاء الكابل والأعمدة وجميع التركيبات. استخدم نفس الدرجة لجميع المكونات المعدنية لتجنب التآكل الجلفاني.
هل يفي درابزين الكابل بمتطلبات رمز درابزين الدرج؟
نعم، عندما يكون قطر السكة العلوية ضمن النطاق الذي يمكن فهمه (عادةً 1.25-2 بوصة / 32-51 ملم للرموز الأمريكية). يمكن لشركة Vionta Metal توفير المواصفات وبيانات الأبعاد لدعم وثائق الامتثال لـ IRC وIBC وAS 1428.1 وBS EN 1991 وNBC.
ما هي المهلة الزمنية من الصين ؟
يستغرق الإنتاج والشحن القياسي من 15 إلى 25 يومًا اعتمادًا على حجم الطلب والتخصيص. يتم تأكيد المهل الزمنية في مرحلة الاقتباس.
